Installation4

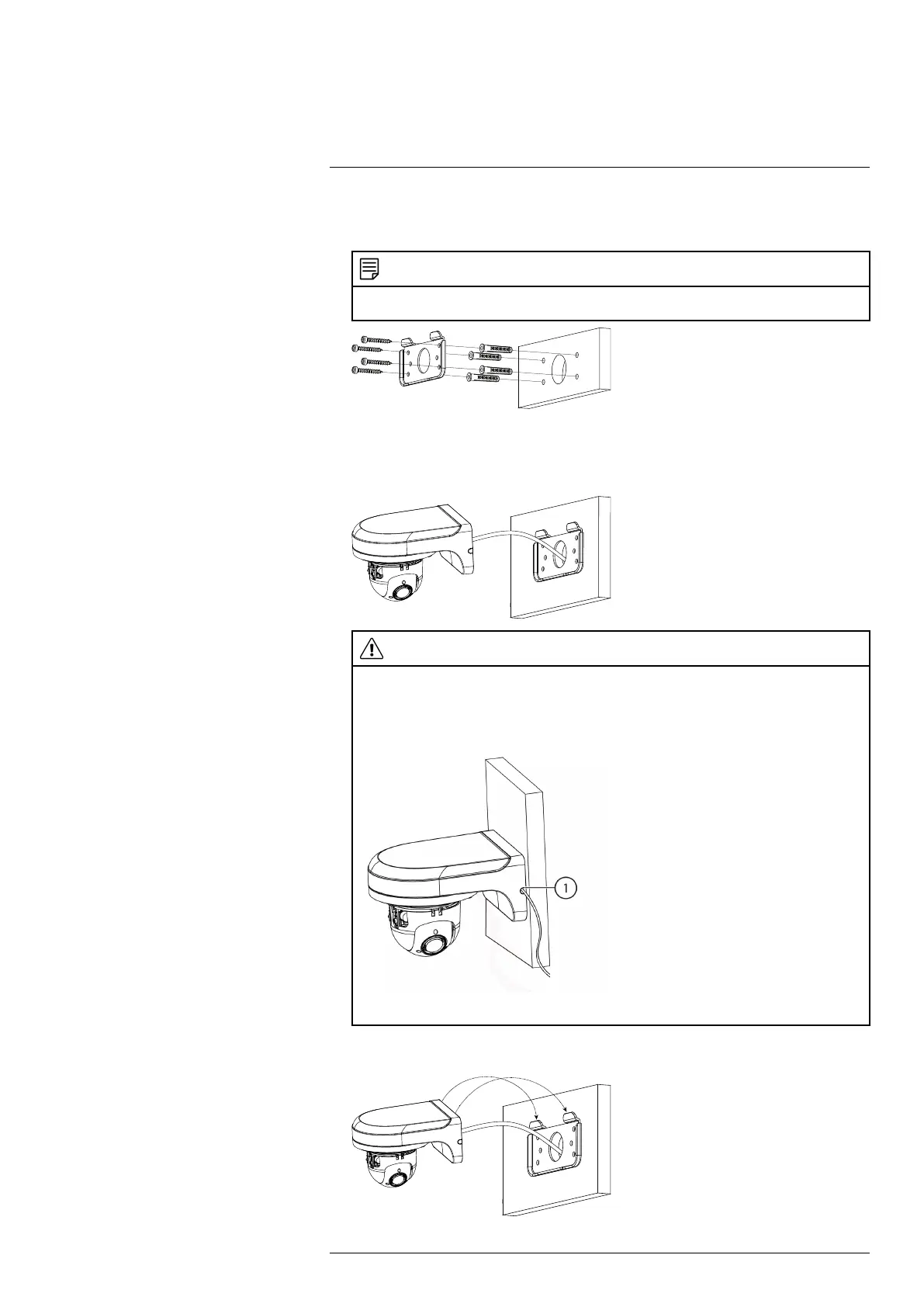

8. Fixez la plaque arrière à la surface de montage à l’aide des vis de montage ST4 (x 4) fournies
avec les pièces du support de montage mural.
REMARQUE
Utiliser les chevilles pour cloison sèche fournies avec les pièces du support de montage mural si l’installa-
tion se fait sur une surface sèche.
9. Brancher le câble de la caméra comme illustré dans la section 3 Brancher la caméra, puis in-
sérer les câbles dans le trou prévu à cet effet dans la plaque arrière (attachée à la surface de
montage).
ATTENTION
Si vous passez les câbles le long de la surface de montage, vous devez passer le câble dans l’encoche la-
térale sur le support de montage mural. Le câble de la caméra sera suspendu avec le support de montage
mural – voir l’image de référence ci-dessous.
1. Encoche latérale
10. Baisser les supports de montage mural sur la plaque arrière. Vérifier que les 2 volets métalli-
ques sur la plaque arrière se verrouillent avec les 2 rainures sur la plaque de montage murale.
#LX400075; r. 4.0/58716/58717; fr-CA 11
