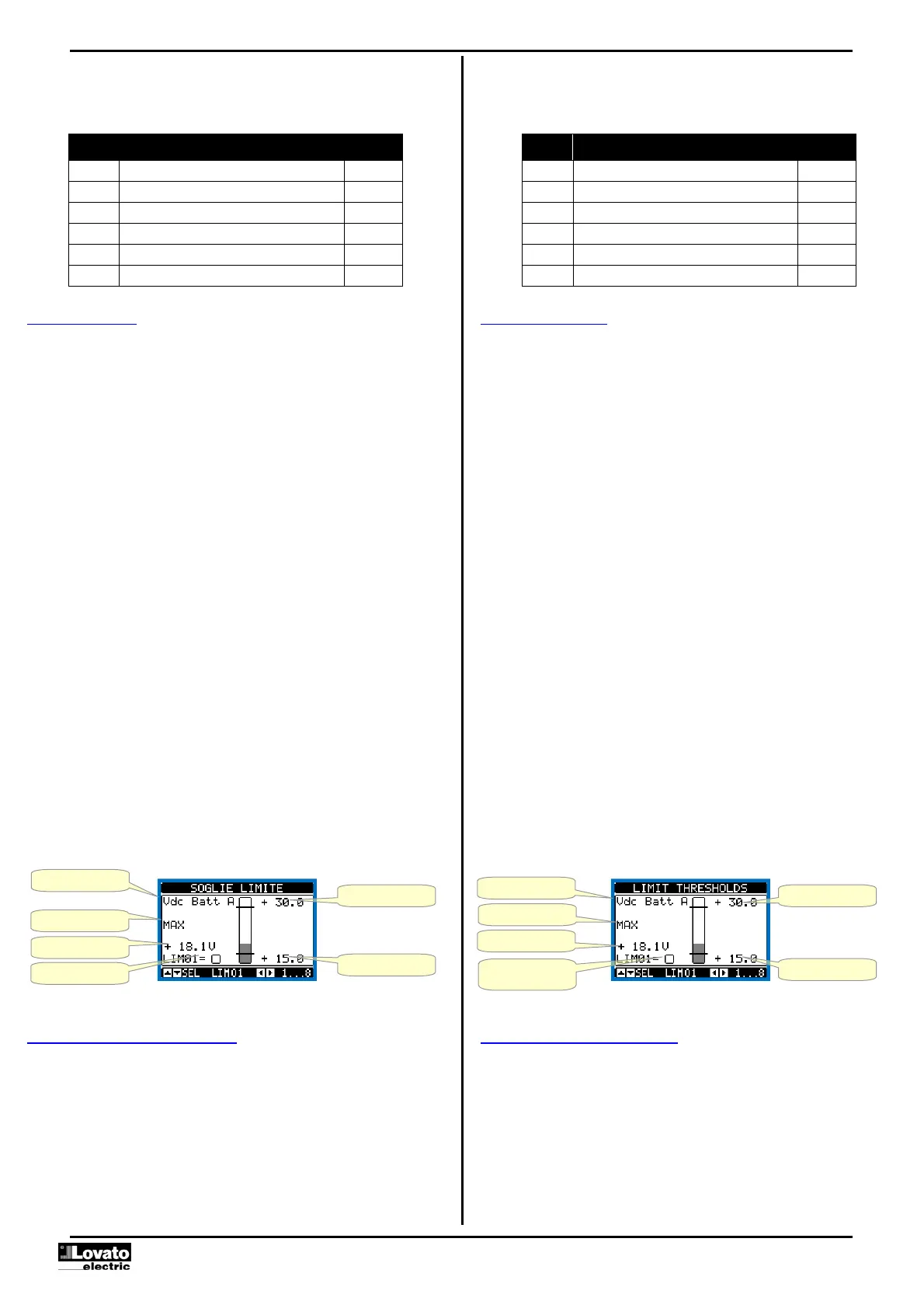

Doc: I500GBPL07_19 2020-02-03 p. 10 / 38
przekroczył pewien próg.
Poniższa tabela pokazuje wszystkie wej./wyj. i zmienne wewnętrzne dostępne
w FFL.
one measurement has exceeded a certain limit.
The following table groups all the I/O and the internal variables managed by the
FFL.
KOD OPIS zakres
LIMx Progi limitów 1…8
REMx Zmienne kontrolowane zdalnie 1…16
UAx Alarmy użytkownika 1…8
TIMx Timery 1…8
CNTx Liczniki programowalne 1…8
PLCx Zmienne logiczne PLC 1…32
CODE DESCRIPTION RANGE
LIMx Limit thresholds 1…8
REMx Remote-controlled variables 1…16
UAx User alarms 1…8
TIMx Timers 1…8
CNTx Programmable counters 1…8
PLCx PLC logic variables 1…32
Progi limitów (LIMx)
Progi limitów LIMn są wewnętrznymi zmiennymi, których status zależy od
przekroczenia limitów jednego szczególnego pomiaru ustawionego przez
użytkownika (na przykład: obroty silnika wyższe niż 2000).
By ułatwić ustawianie progów, które mogą posiadać dużą rozpiętość, każdy
z nich może być ustawiony na podstawie wartości bazowej i mnożnika
(na przykład: 2 x 1k = 2000).
Dla każdego limitu LIM można przypisać dwa progi, najwyższy
i najniższy. Najwyższy próg musi być zawsze ustawiony na wartość większą
niż próg najniższy.
Znaczenie progów zależy od następujących funkcji:
Funkcja Min: Ta funkcja definiuje najniższy próg jako punkt zadziałania,
a najwyższy jako punkt kasowania. Zadziałanie dla progu LIM nastąpi kiedy
wybrany pomiar jest niższy, niż ustawiony próg minimalny, dłużej
niż zaprogramowane opóźnienie. Kiedy mierzona wartość staje się ponownie
wyższa niż ustawiony próg maksymalny, dłużej niż czas opóźnienia, status LIM
jest kasowany.
Funkcja Max: Ta funkcja definiuje najwyższy próg jako punkt zadziałania,
a najniższy jako punkt kasowania. Zadziałanie dla progu LIM nastąpi, kiedy
wybrany pomiar jest większy, niż ustawiony próg maksymalny, dłużej niż
zaprogramowane opóźnienie. Kiedy mierzona wartość staje się ponownie niższa
niż ustawiony próg minimalny, dłużej niż czas opóźnienia, status LIM jest
kasowany.
Funkcja Min+Max: Przy tej funkcji oba progi definiują punkty zadziałania. Kiedy
mierzone wartoś
ci są mniejsze niż wartość minimalna i większe niż wartości
maksymalne, to po uwzględnieniu opóźnienia, nastąpi zadziałanie LIM. Kiedy
mierzone wartości powracają w granice limitów, to status LIM będzie natychmiast
skasowany.
Zadziałanie oznacza aktywacje lub dezaktywacje zmiennej LIM,
w zależności od ustawień “Normalnego statusu”.
Jeśli włączona jest blokada LIMn, kasowanie można wykonać tylko ręcznie,
przy użyciu dedykowanej komendy, w menu komend.
Zobacz menu ustawień M18.
Limit thresholds (LIMx)
The LIMx thresholds are internal variables whose status depends on the out-of-
limits of one particular measurement set by the user (e.g. engine RPM higher
than 2000) among all those measured.
To make the setting of the thresholds easier, since the limits can span in a very
wide range, each of them can be set using a base number and a multiplier (for
example: 2 x 1k = 2000).
For each LIM, there are two thresholds (upper and lower). The upper threshold
must always be set to a value higher than the lower threshold.
The meaning of the thresholds depends on the following functions:
Min function: the lower threshold defines the trip point, while the upper threshold
is for the resetting. The LIM trips when the selected measurement is less than the
Lower threshold for the programmed delay. When the measured value becomes
higher than the upper setpoint, after the set delay, the LIM status is reset.
Max function: the upper threshold defines the trip point, while the lower threshold
is for the resetting. The LIM trips when the selected measurement is more than
upper threshold for the programmed delay. When the measured value decreases
below the lower setpoint, after the delay, the LIMx status is reset.
Max+Min function: both thresholds are for tripping. When the measured value is
less than lower or more than upper set points, then, after the respective delays,
the LIM will trip. When the measured value returns within the limits, the LIM status
will be immediately reset.
Trip indicates either activation or de-activation of the LIM variable, depending
on ‘Normal status’ setting.
If the LIMx latch is enabled, the reset can be done only manually using the
dedicated command in the commands menu.
See setup menu M18.
Zmienne kontrolowane zdalnie (REMx)
Sterownik FFL posiada możliwość zarządzania 16 zmiennymi, kontrolowanymi
zdalnie (REM1…REM16).
Status tych zmiennych może być modyfikowany przez użytkownika poprzez
protokoły komunikacyjne, a same zmienne mogą działać w powiązaniu
z wyjściami, logiką Boole’a itd.
Przykład: używając zmiennej (REMx), jako źródła dla wyjścia (OUTx) możliwa
jest dowolna aktywacja lub de aktywacja jednego z wyjść przekaźnikowych
przy użyciu oprogramowania do zdalnej kontroli. Ta funkcjonalność umożliwia
stosowanie wyjść przekaźnikowych FFL do sterowania oświetleniem lub
podobnym obciążeniem.
Kolejnym zastosowaniem zmiennych REM kontrolowanych zdalnie
Remote-controlled variables (REMx)
FFL can manage up to 16 remote-controlled variables (REM1…REM16).
Those are variables which status can be modified by the user through the
communication protocol and that can be used in combination with outputs,
Boolean logic, etc.
Example: using a remote variable (REMx) as a source for an output (OUTx), it
will be possible to freely energise or de-energise one relay through the
supervision software. This allows to use the FFL relays to drive lighting or
similar loads.
Another possible use of REM variables is to enable/disable other functions
remotely, inserting them into a Boolean logic in AND with inputs or outputs.
Typ pomiaru
Funkcja
Wartość pomiaru
Próg najwyższy
Próg najniższ
Status limitu
Type of measure
Function
Measure value
Upper threshold
Lower threshold
Status o
the limit
variable
