się w urządzeniach w terenie.
 Ustawienia wymagane do działania modemu GSM można wprowadzić
w specjalnym oknie Modem oprogramowania do zdalnego sterowania Xpress.

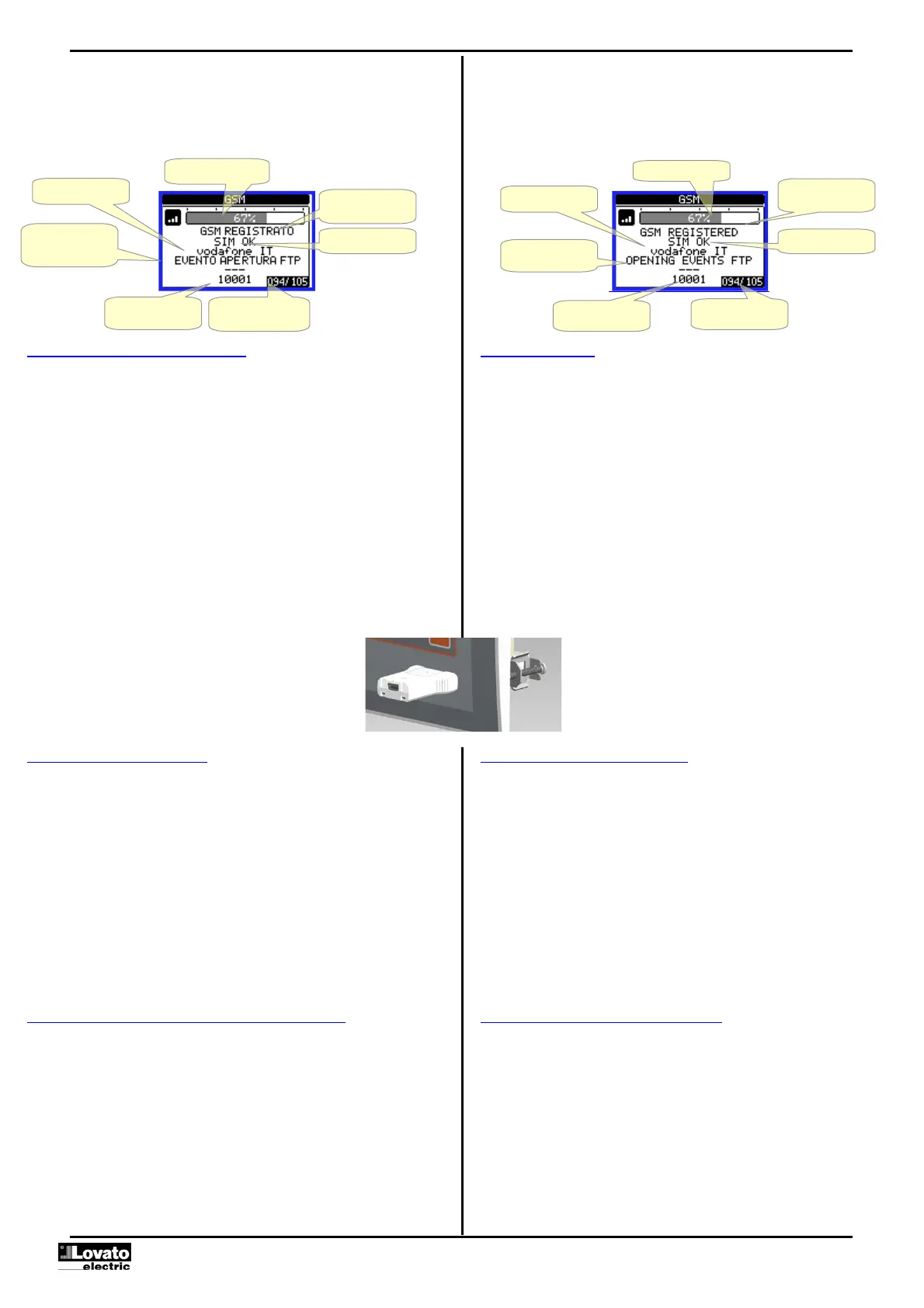

 Strona wyświetlacza pokazuje wszystkie informacje dotyczące modemu, aby
podkreślić trwające działania, jakość sygnału i wszelkie problemy
z połączeniem.

The settings required for the operation of the GSM modem can be made
through the appropriate Modem parameters window of the Xpress software.
 When the modem is operating into the controller it is possible to see its status
through a dedicated page that shows the modem action in progress, the signal
quality and eventually the connection problem codes.
Port podczerwieni IR do programowania
 Parametry FFL700DP i FFL800DP można ustawiać przez optyczny port
podczerwieni umiejscowiony na panelu przednim przy użyciu klucza USB-IR
o kodzie CX01 lub klucza Wi-Fi o kodzie CX02.
 Ten sposób programowania posiada następujące zalety:
- Umożliwia konfigurację i serwis bez konieczności podłączania się od tyłu
urządzenia i otwierania szafy sterującej.
- Port jest galwanicznie odizolowany od wewnętrznych układów sterownika,
co gwarantuje wysoki poziom bezpieczeństwa dla operatora.
- Wysoka prędkość przesyłu danych.
- Stopień ochrony panelu przedniego IP65.
-Ogranicza możliwość nieautoryzowanego dostępu do konfiguracji urządzenia.
 Należy umieścić klucz CX... w otworach montażowych na panelu przednim,
po podłączeniu urządzenie będzie sygnalizować prawidłową pracę zieloną
diodą umieszczoną na kluczu.
IR programming port
 The parameters of the FFL700DP and FFL800DP can be configured through
the front optical port, using the IR-USB (code CX01) programming dongle or
with the IR-WiFi (code CX02) dongle.
 This programming port has the following advantages:
 you can configure and service the control unit without access to the rear
of the device or having to open the electrical panel;
 it is galvanically isolated from the internal circuits, guaranteeing the
greatest safety for the operator;
 high speed data transfer;
 IP65 front panel;
 It limits the possibility of unauthorized access with device configuration.
 Simply hold the CX… dongle up to the front panel, connecting the plugs to the
relevant connectors, and the device will be acknowledged as shown by the
LINK LED on the programming dongle flashing green.
Ustawianie parametrów przez PC
 Przy użyciu oprogramowania Xpress do ustawień można przenieść (wcześniej
ustawiony) zestaw parametrów z FFL do komputera lub odwrotnie.
 Transferu, z komputera do FFL, można dokonywać częściowo, na przykład
tylko parametry wybranych menu.
 Komputer może być również wykorzystany do ustawień parametrów jak i do
definiowania:
 Danych w charakterystykach czujników ciśnienia, temperatury, poziomu paliwa
i ochrony pompy.
 Logo jakie będzie wyświetlane po zasileniu i za każdym razem, gdy użytkownik
wyjdzie z menu ustawień.
 Strony informacyjnej, gdzie umieścić można informacje o aplikacji,
charakterystykę, dane itp.
 Programów logicznych i programowania.
 Pobierania dodatkowego języka menu.
Parameter setting (setup) through PC
 You can use the Xpress set-up software to transfer (previously programmed)
set-up parameters from the FFL to the hard drive of the PC and vice versa.
 The parameter may be partially transferred from the PC to the FFL, transferring
only the parameters of the specified menus.
 The PC can be used to set parameters and also the following:
o Data on the characteristics of the pressure, temperature, fuel level sensor
curves, and the generator protection.
o Customised logo displayed on power-up and every time you exit keyboard
setup.
o Info page where you can enter application information, characteristics,
data, etc.
o
PLC logic debug and programming.
o
Load alternative set of languages to default.
Ustawianie parametrów przez aplikację i komunikację NFC
 Za pomocą aplikacji LOVATO NFC, dostępnej na urządzenia z systemem
Android (smartfony i tablety), można uzyskać dostęp do programowania
parametrów w prosty i innowacyjny sposób, który nie wymaga żadnego kabla
łączącego i jest w stanie działać nawet z FFL rozłączony.
 Można przenieść parametry ustawień przez przyłożenie smartfona lub tableta
do panelu przedniego FFL700DP i FFL800DP.
 Warunki pracy:
o Urządzenie musi posiadać komunikacje NFC i musi być ona włączona.
Urządzenie musi być aktywne, to jest odblokowane.
o Jeśli FFL jest zasilony to należy przejść w tryb ręczny (praca
automatyczna wstrzymana).
o Jeśli ustawiono hasło zaawansowane (zobacz P03.01 i P03.03) to należy
je znać, gdyż w innym przypadku dostęp nie będzie możliwy.
Parameter setting (setup) through NFC APP
 Using the LOVATO NFC App, available for Android-based smart devices
(Smartphones or tablets), you can access the programming parameters in a
simple and innovative way, which does not need any connection cable and is
able to operate even with non-powered FFL.
 You can transfer the programming parameters by simply placing a smart
device on the front of the FFL.
 Operation conditions:
o The smart device must support the NFC function and have it enabled. The
smart device must be unlocked (Active).
o If FFL is powered, then it must be in the manual mode (automatic
operation inhibited).
o If an advanced password is set (see P03.01 and P03.03), this must be
known, otherwise the access to parameters will not be possible.
Jakość sygnału
Status rejestracji
do sieci GSM
Status karty SIM
Nazwa operatora sieci
Operacja aktualnie
wykonywana przez
modem
Kod diagnostyczny
(zwykle pusty)
Liczba zdarzeń
wysyłanych/do wysłania
Radio si
g
nal
q
ualit
y
Network registration
status
SIM card status
Network provider name
Ongoing modem
function
Diagnostic code
(
normall
y
em
p
t
y)
Events sent / to be sent
