Macurco CX-xx Manual (Rev-1.0) Fre
RÉV. – 1.0 [34-2900-0513-4 ] 10 | Page

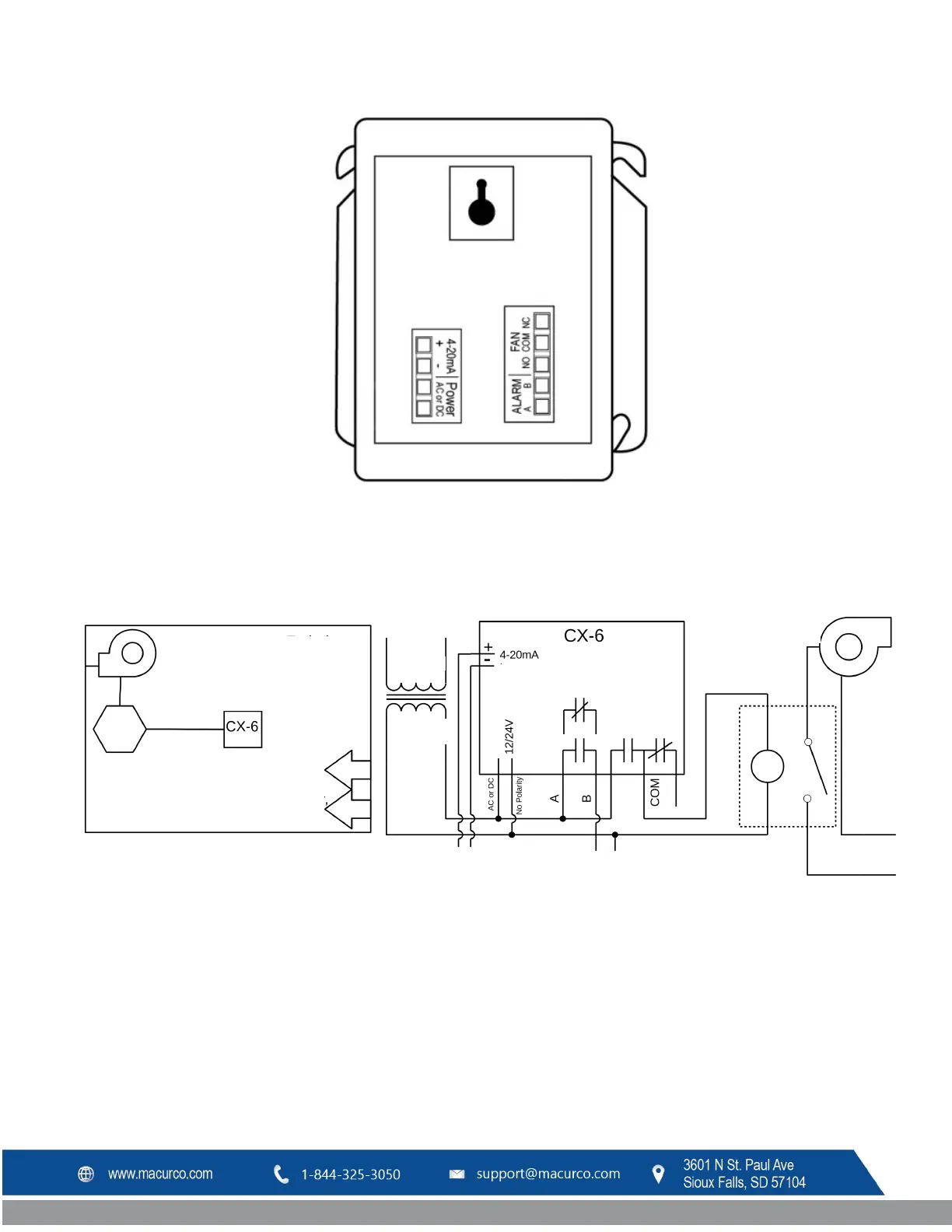

Figure 3-3 Vue de dos Séries 6
Figure 3-4 Installation type Séries 6
Ventilateur
d'évacuation
Commandes
(transformateur et
relais)
Installer au
centre
Disposition typique
dans un petit garage
Porte
d'admission
d'air, Registre
à volets
Ventilateur
d'évacuation
Alimentation
Transformateur
24
V c.a.
Boucle de
courant
Alimentation
NF
NO
NF
NO
RELAIS D'ALARME
RELAIS VENTILATEUR SPDT
Vers ordinateur ou
panneau de commande
Vers alarme
24
V c.a. à distance
Relais bobine
24
V c.a.
Alimentation du
ventilateur principal
Bobine
