Macurco CX-xx Manual (Rev-1.0) Spa
REV.: 1.0 [34-2900-0513-4 ] 10 | Página

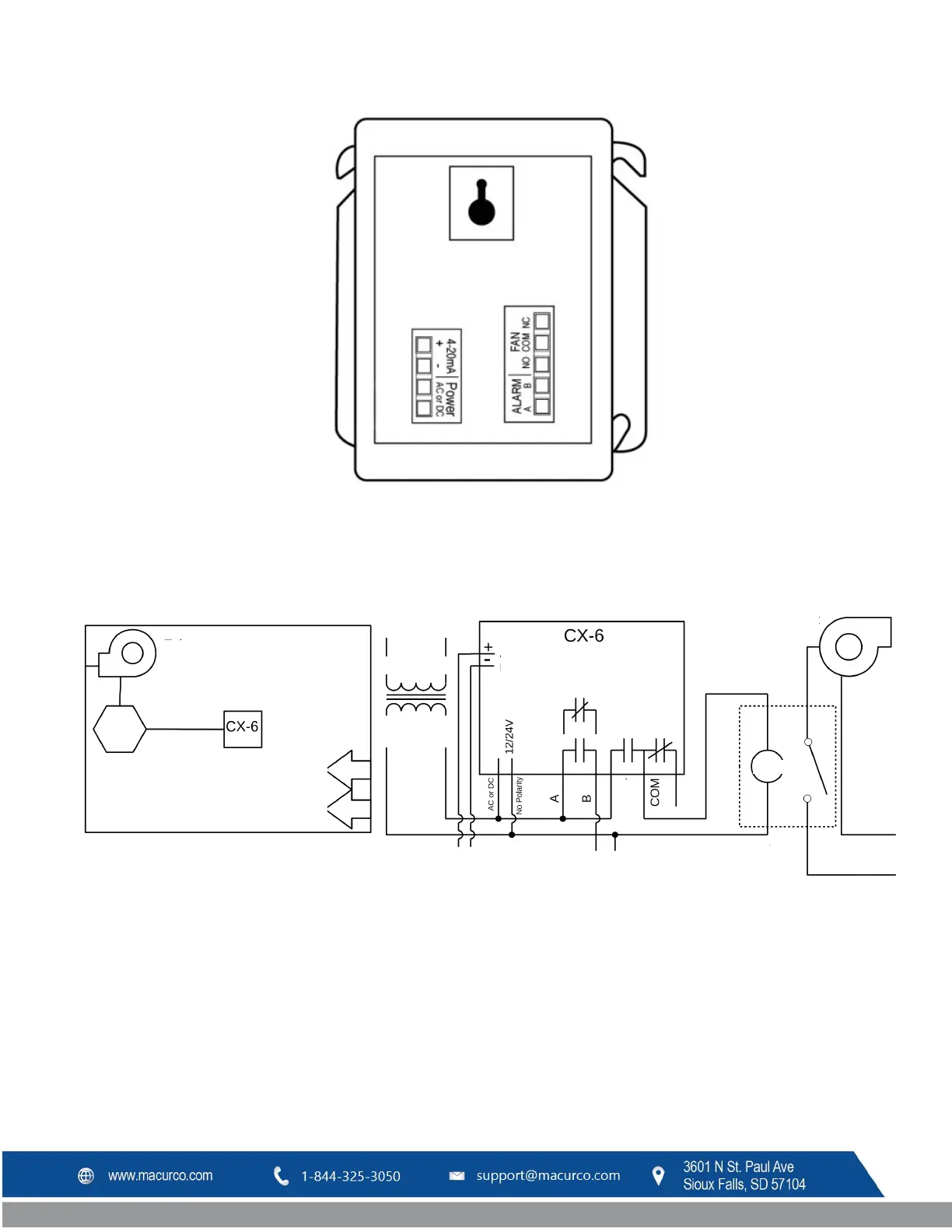

Figura 3–3 Serie 6 - Vista posterior
Figura 3–4 Serie 6 - Instalación típica
Ventilador de
extracción
Disposición
típica en un
estacionamient
Montar en
ubicación
Controles
(transformador
y relé)
Entrada de
aire: puerta,
regulador,
rejilla
Ventilador de
extracción
Alimentación
Transformador
24 V CA
A la computadora
o panel de control
A alarma
remota de 24
Bobina relé
24 V CA
Alimentación principal
de ventiladores
Bobina
Lazo de
4-20 mA
ALIMENTACIÓN
RELÉ DE ALARMA
RELÉ DE VENTILADOR SPDT
NC
NA
NC
NA
