CAPITOLO 2 - INSTALLAZIONE
2-1 AVVERTENZE PER IL MONTAG-
GIO
In questo capitolo vengono fornite tutte le indi-
cazioni necessarie per il corretto montaggio
della macchina.
Prima di procedere al montaggio della sega
radiale è opportuno decidere dove disporre la
macchina tenendo conto degli ingombri della
stessa illustrati in figura al paragrafo 1-9. Per le
distanze di sicurezza vedi paragrafo 2-2.
Collocare la macchina in un locale chiuso, in
posizione idonea all'attività da svolgere ed in
modo che sia agevole effettuare i collegamenti
con la rete di distribuzione dell'energia elettri-
ca.
La zona in cui sarà collocata la macchina dovrà
avere un grado di illuminazione sufficiente a
svolgere sia l'attività di lavoro che di manuten-
zione.
Non usare altra bulloneria se non quella
indicata e seguire attentamente la procedu-
ra di montaggio consigliata nei successivi
capitoli in quanto un errato montaggio della
macchina può creare situazioni di grave
pericolo.

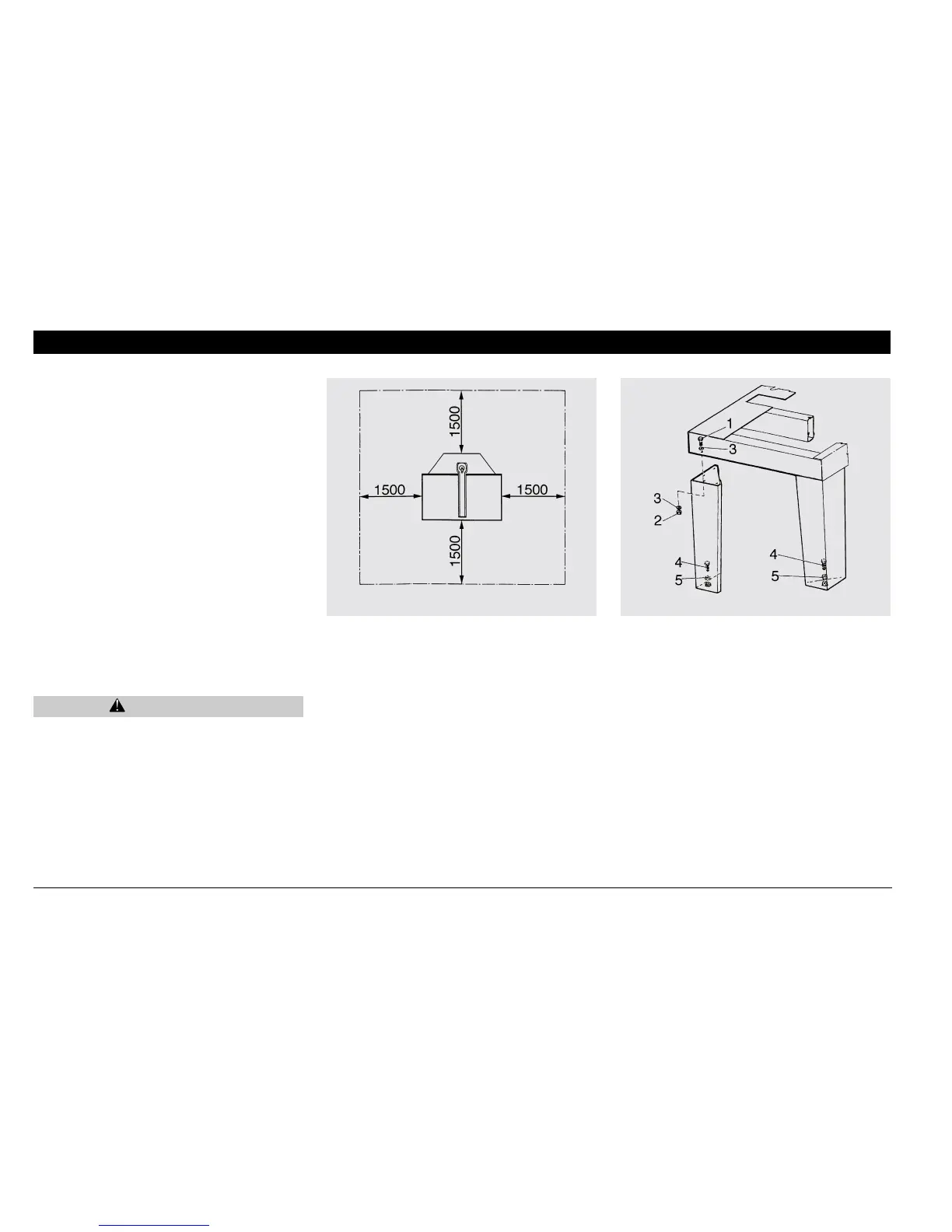

2-2 SPAZI LIBERI DI RISPETTO
Per consentire un uso corretto e un'agevole
manutenzione della macchina in condizioni di
sicurezza, se ne consiglia l'installazione nel
rispetto degli spazi liberi minimi indicati in figura
4.
2-3 MONTAGGIO DEL BANCO DI LA-
VORO
Fissare al banco le quattro gambe come mo-
strato in figura, utilizzando tre viti (1), tre dadi
(2) e sei rondelle (3) ciascuna.
A questo punto occorre mettere in piano la
macchina.
ATTENZIONE
Fig.4
Fig.5
Procurarsi una livella a bolla e mettere in piano
la macchina agendo sulle viti (4). Bloccare poi
i vari controdadi (5) fig. 5.
Al fine di garantire la massima sicurezza ed
efficienza della macchina, il pavimento su cui
viene installata deve essere in cemento, ben
livellato. Nel caso in cui il pavimento non fosse
nelle condizioni suddette, sarà necessario alle-
stire una soletta in cemento.
