66
2-6 MONTAGGIO DEL PIANO DI LA-
VORO

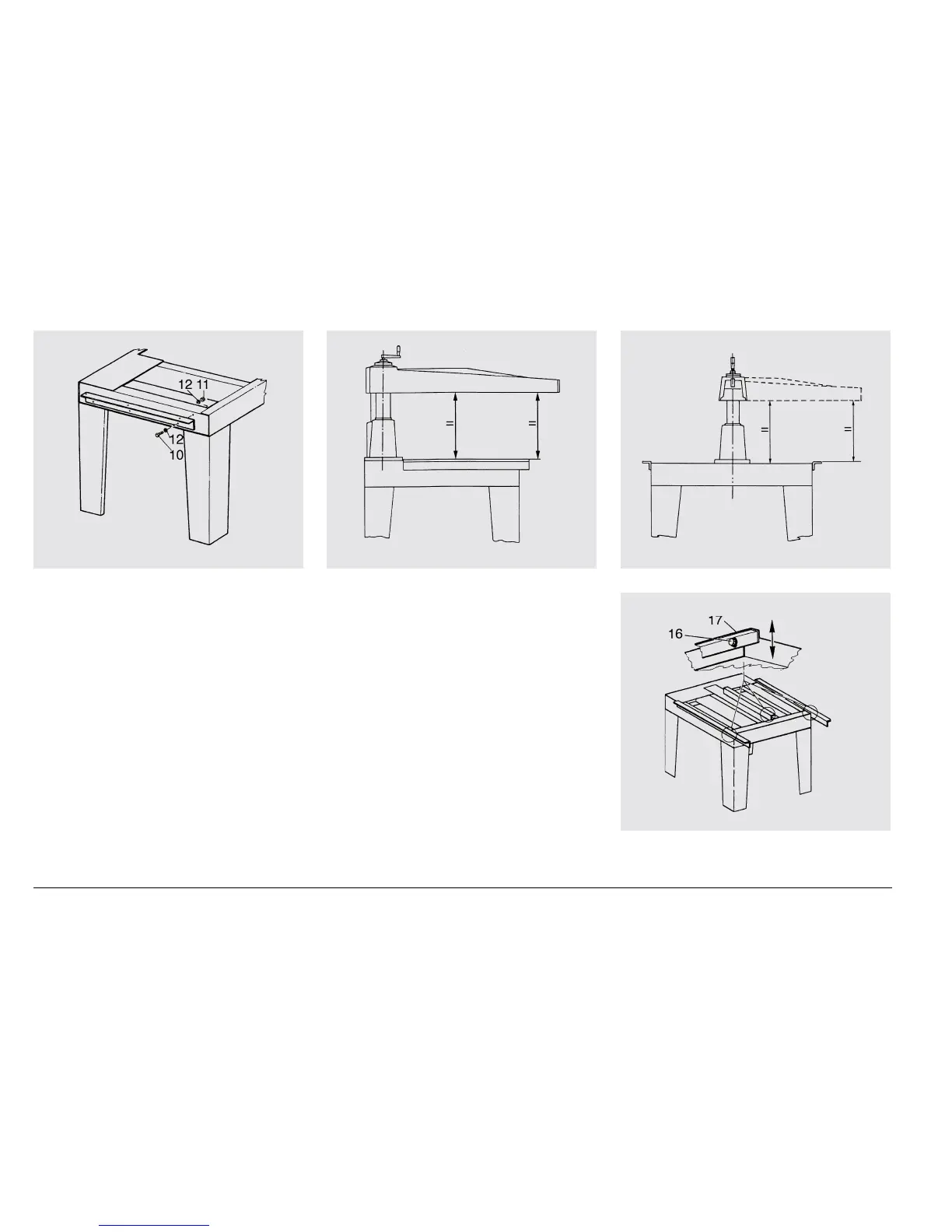

Montare innanzitutto le squadrette porta piano
sul banco come mostrato in figura 10 senza
serrare le viti poichè dovremo regolarle.
A questo punto è necessario infatti controllare
la planarità delle squadrette e la perpendicolarità
di questo piano con il piano dell'utensile proce-
dendo nel modo seguente:
1) Procurasi una livella a bolla.
2) Le squadrette devono essere sia in piano
sia alla stessa distanza dal braccio. Per
questa operazione sfruttare la mobilità del
braccio, come mostrato nelle figure 11 ed
12, in modo da compiere la misura con il
Fig.11Fig.10 Fig.12
Fig.13
braccio sopra la squadretta in oggetto. Se
necessario allentare quindi le viti (16) delle
squadrette (17) e provvedere alla correzio-
ne controllando contemporaneamente con
la livella che le squadrette siano in piano.
