Maggi BIG 800 - Montaje de la Cabeza Portautil; Montaje del Brazo Portautil Yrelativos Mandos

91
E
2-4 MONTAJE DEL BRAZO
PORTAUTIL Y RELATIVOS MAN-
DOS
El montaje del brazo puede suponer unos
riesgos debidos al considerable peso del
objeto (60-90 kg. aproximadamente). Ejecu-
tar el montaje con el auxilio o de un elevador
o almenos con la ayuda de una persona.

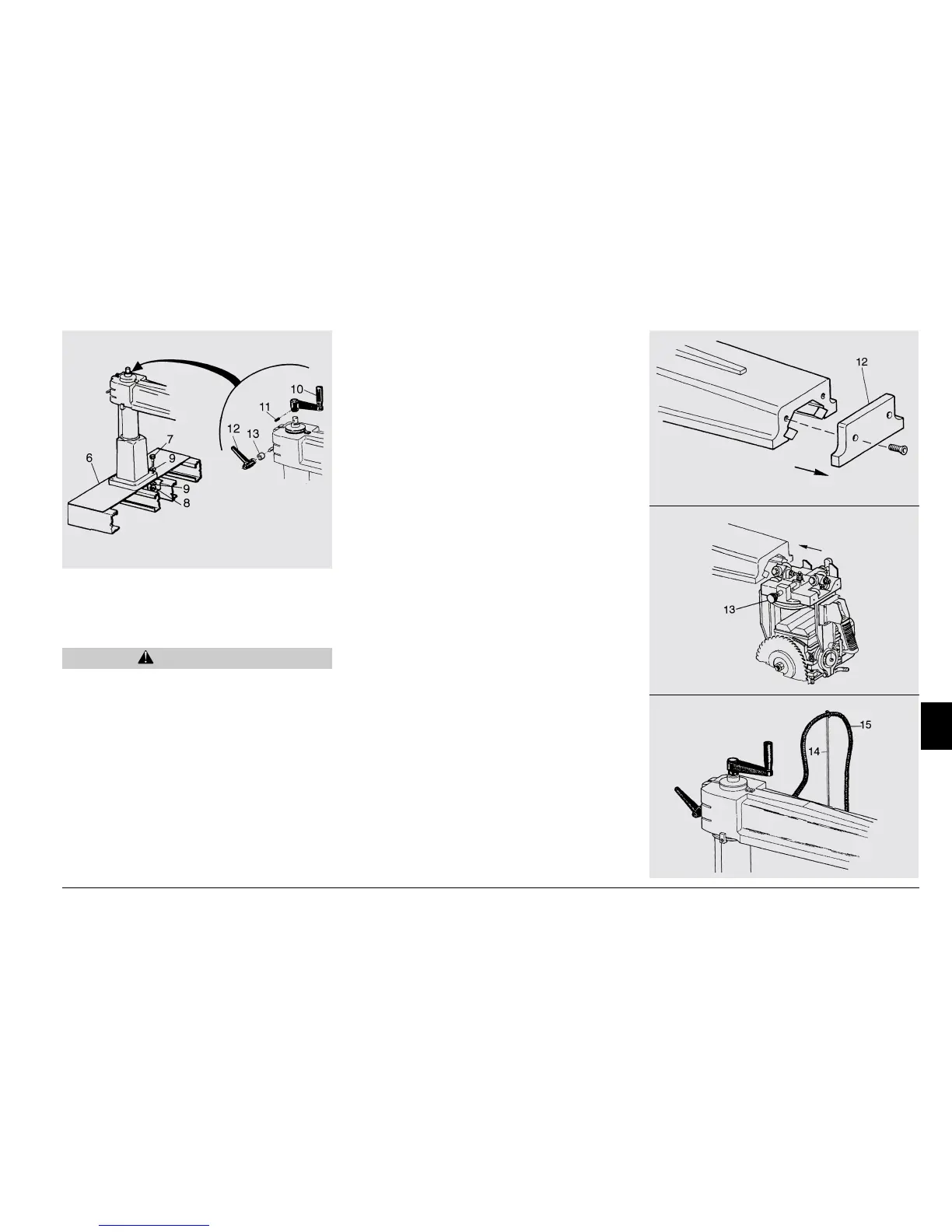

Fijar, como ilustra la figura, la base del
grupo BASE - COLUMNA-BRAZO emplean-
do los cuatro tornillos (7) con relativas
tuercas (8) y las arandelas (9) al banco (6).
ATENCION
Fig.6
Referiéndonos ahora al detalle, introducir la
manilla (10) para la elevación del brazo, y
bloquear con el relativo pasador (11)
empujándola con un martillo. Tomar la jacquard
(12) con el distanciador (13) suministrados en
sobre a parte y montarla en el espárrago ator-
nillado en el brazo.
2-5 MONTAJE DE LA CABEZA
PORTAUTIL
Quitar la tapa (12) en la parte terminal del brazo
(ver fig. 7).
- Introducir el botón de sujeción (13) en su
alojamiento tal como aparece en la fig. 8.
- Introducir en las guías el grupo Carro-Horqui-
lla-Motor, evitando choques o sacudidas que
puedan comprometer las regulaciones sobre
los cojinetes (ver fig. 4), el grupo ha sido en
efecto ensayado en nuestro UCQ.
- Montar la tapa con sus tornillos.
- Fijar ahora el muelle (14) al brazo empleando
el tornillo que se encuentra atornillado en el
brazo mismo y hacer pasar en el ojal el cable
eléctrico (15) del motor tal como aparece en
la fig. 9.
Cerciorarse de que el carro pueda correr
libremente sin tirar el cable.
Fig.7
Fig.8
Fig.9
