Maggi BIG 800 - Collegamento Fili Alla Morsettiera

79
I

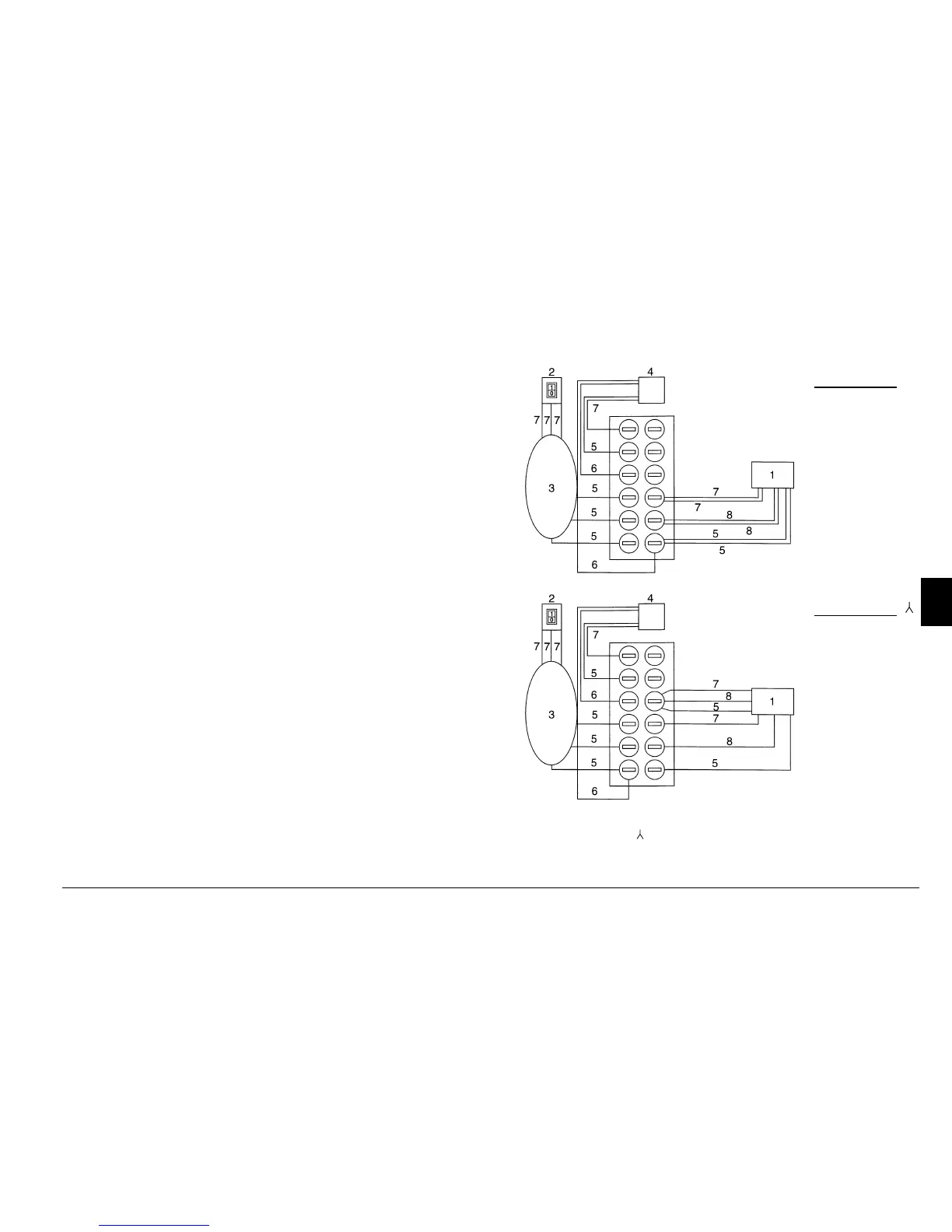

5-4 COLLEGAMENTO FILI ALLA MORSETTIERA
1 - Motore trifase
2 - Interruttore
3 - Salva motore
4 - Alimentatore freno motore
5 - Nero
6 - Bianco
7 - Rosso
8 - Verde
N.B. Se modificate il voltaggio di alimentazione del motore cambiando il collegamento ∆- alla morsettiera controllare l'assorbimento
(A) sulla targa motore modificando il magnetotermico nella scatola salvamotore! La seguente operazione deve essere eseguita da
personale qualificato
Motore trifase ∆
V 220 - 60 Hz
V 220 - 50 Hz
Motore trifase
V 440 - 60 Hz
V 380 - 50 Hz
