CAPITOLO 3 - UTILIZZAZIONE E REGOLAZIONI
NON PROVVEDERE MAI ALLE
REGOLAZIONI DI CUI AI PUNTI
SOTTOSTANTI CON LA MACCHINA COL-
LEGATA ALLA ALIMENTAZIONE ELETTRI-
CA.
3-1 PERPENDICOLARITA' DEL PIA-
NO DI LAVORO CON L'UTENSI-
LE
- Aprire il carter come descritto al paragrafo 2-
7 togliendo la parte anteriore del carter infe-
riore svitando le 4 viti di fissaggio.
- Montare la lama con il carter aperto.
- Controllare con una squadra che la lama sia
perfettamente per-pendicolare al piano (vedi
fig. 19). Se ciò non fosse, agire sul dado (A)
con una chiave a bocca aperta di 13 e sul
grano (B) con una chiave a brugola. Allentan-
do il grano superiore, stringendo quello infe-
riore o viceversa una volta trovata la
perpendicolarità serrare il dado (A) bloccan-
do i grani in posizione.
- Ottenuta la perpendicolarità con il piano di
lavoro, verificare ed eventualmente registra-
re l'indice (29) allentando la vite (30) in modo
da fare collimare la linea nera con la posizio-
ne zero (vedi figura 20).
ATTENZIONE

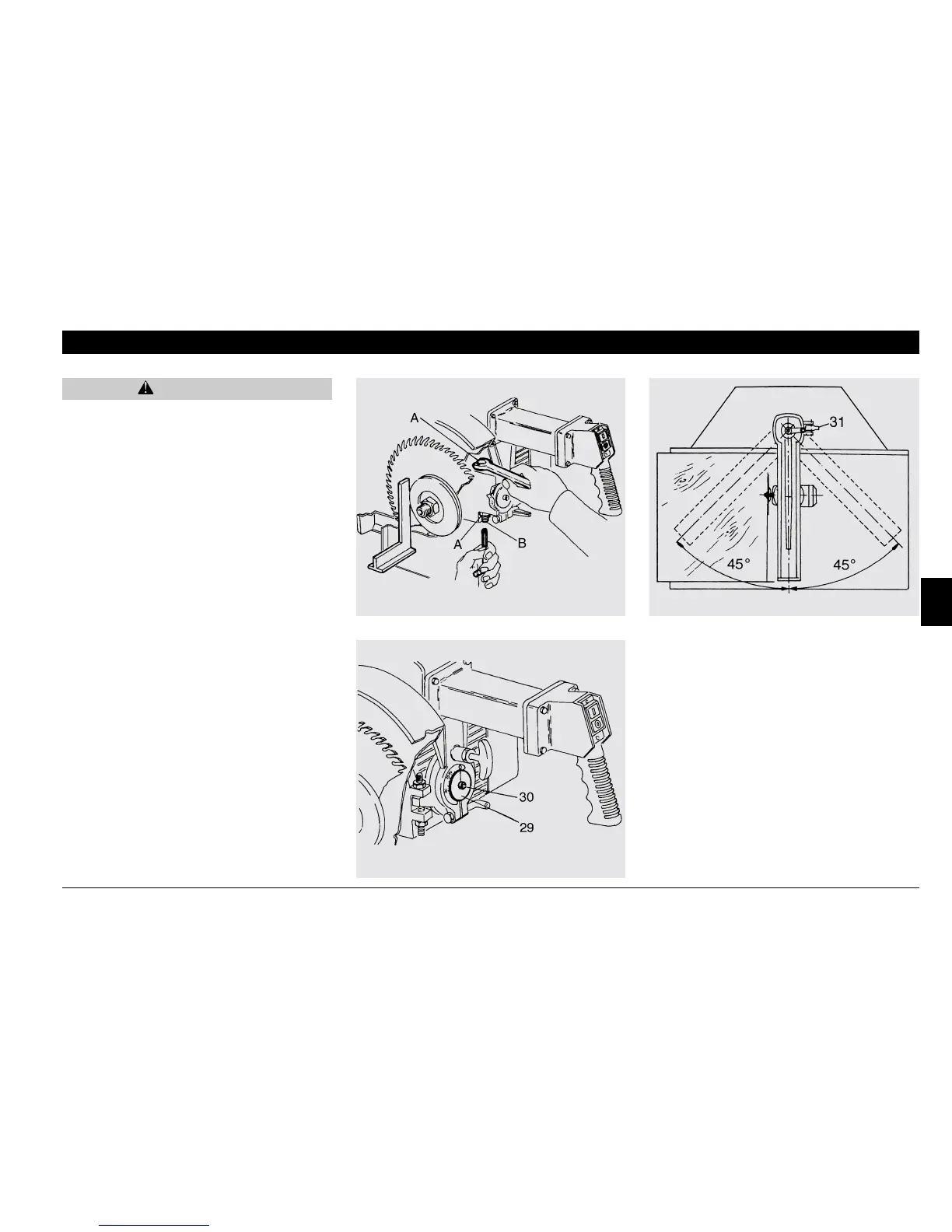

Fig.19
Fig.20
3-2 MESSA IN SQUADRA DEL BRAC-
CIO CON IL REGOLO DI BATTU-
TA
- Posizionare il braccio a 0° come in figura 21 e
bloccare la rotazione inserendo la leva (31)
nel vano apposito.
- Mettere una tavola contro il regolo di battuta,
tagliare la stessa per tutta la corsa del carrello
e verificare che il taglio risulti in squadra (vedi
figura 21).
Fig.21
