70

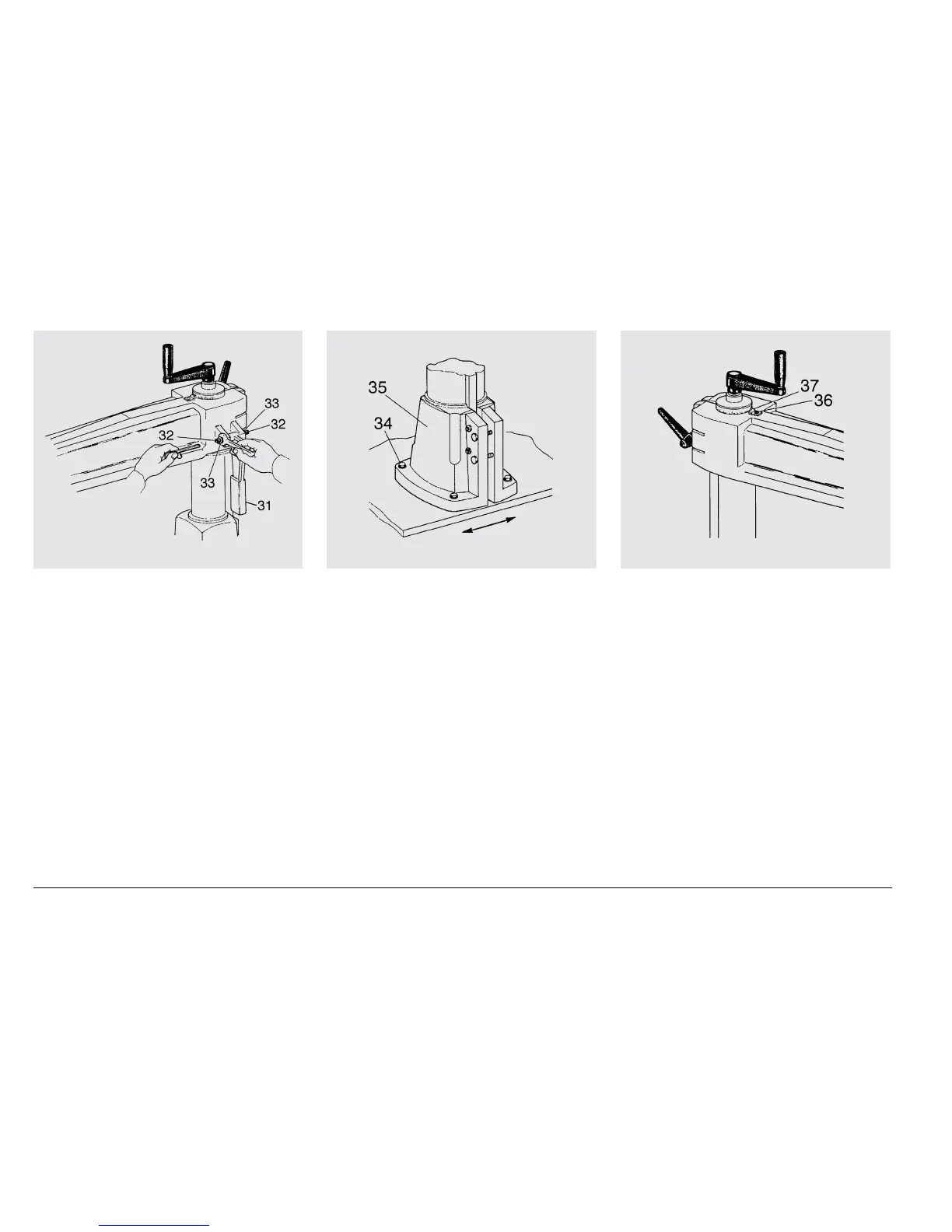

Fig.22
Se si verificassero dei difetti di squadratura,
agire nel seguente modo:
- Alzare la maniglia di bloccaggio del braccio
(31) (vedi figura 22).
- Agire sui grani di regolazione (32) in modo da
spostare la leva per eliminare il difetto riscon-
trato.
- Riabbassare la leva a cuneo e serrare i
controdadi (33).
Se non si dovesse riuscire ad eliminare il
difetto riscontrato con le viti di registrazione,
allentare le viti (34) (vedi fig. 23) della base
(35) e ruotarla leggermente.
Una volta raggiunta la perpendicolarità del
braccio rispetto al regolo di battuta, procedere
alla definitiva sistemazione dell'indice posto
sul braccio (vedi fig. 24). Allentare la vite (36) e
riportare l'indice (37) a coincidere con la posi-
zione 0 del nonio graduato.
Fig.23 Fig.24
