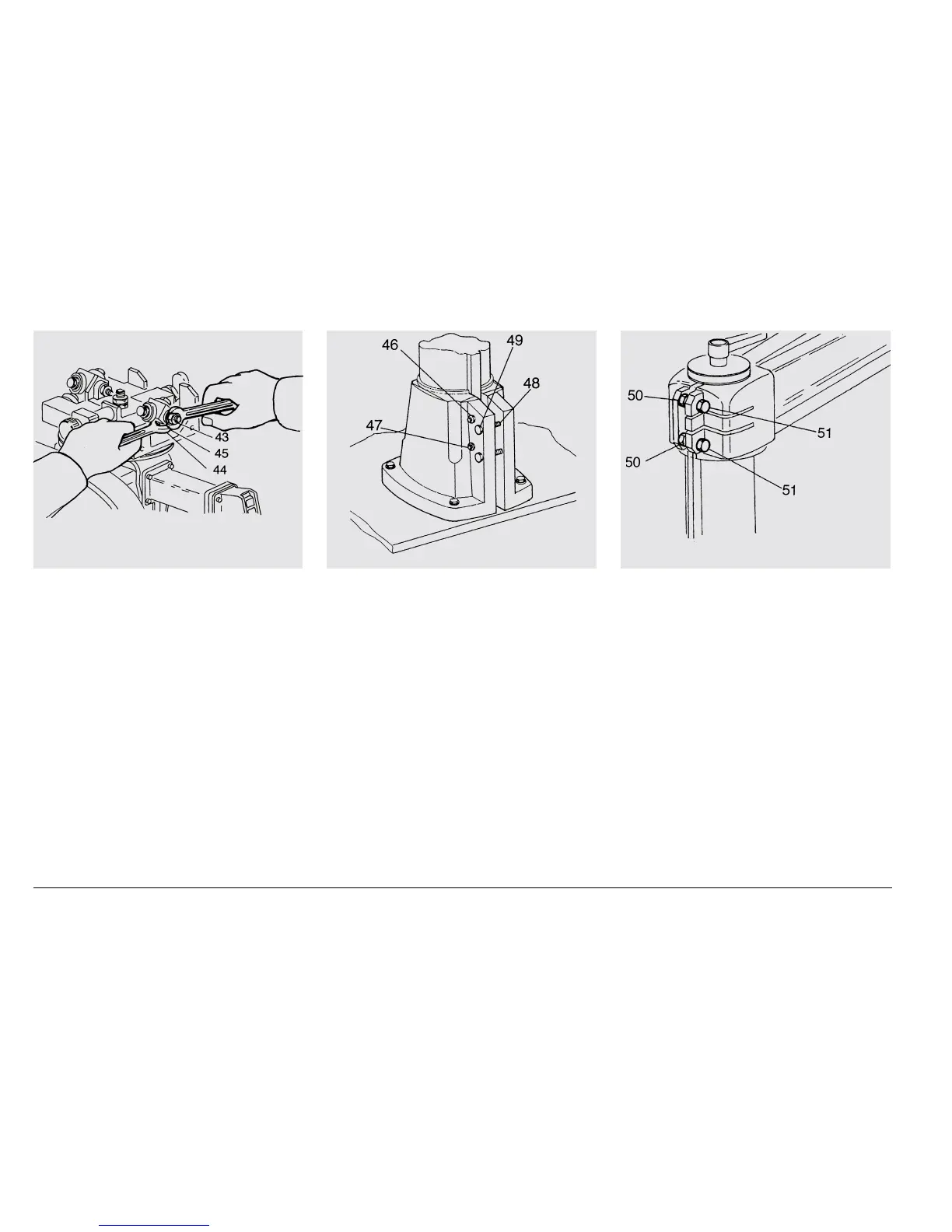

Fig.30 Fig.31 Fig.32
4-3 RIPRESA DEI GIOCHI
4-3.1 GIOCO CARRELLO SULLE GUI-
DE
Il gioco del carrello nello scorrimento sulle
guide viene tolto in sede di collaudo. Qualora
per motivi di trasporto o per effetto dell'uso
insorgessero dei giochi, procedere alla elimi-
nazione degli stessi nel seguente modo (vedi
fig. 30): allentare il dado (43) con la chiave in
dotazione e procedere alla registrazione agen-
do sulla vite (44) dopo aver allentato il
controdado (45).
Bloccare a registrazione effettuata il controdado
(45) e successivamente il dado (43). Tutto
questo va fatto contemporaneamente su am-
bedue i gruppi del carrello, essendo questi in
muta influenza.
4-3.2 GIOCO COLONNA - BASE
Nel tempo, come conseguenza di una conti-
nua movimentazione, può crearsi gioco tra la
colonna verticale e la sua sede. In questo caso
operare come segue, facendo riferimento alla
figura sottostante:
- allentare i dadi (46);
- svitare i grani (47);
- allentare i controdadi (48) e serrare le viti (49)
di quanto basta, per non lasciare luce nell'ac-
coppiamento, senza tuttavia serrare.
- controllare che il movimento verticale del
braccio non sia divenuto troppo duro, quindi
stringere i dadi (48);
- appoggiare i grani in ottone (47) senza bloc-
care in modo da eliminare il gioco, serrare
quindi i controdadi.
4-3.3 GIOCO TRA BRACCIO E COLON-
NA VERTICALE
A causa della continua rotazione del braccio
può crearsi un certo gioco nell'accoppiamento.
Fare in questo caso riferimento alla figura 32.
Allentare i due controdadi interni (50) e serrare
le due viti (51) fino ad ottenere l'annullamento
del gioco, senza però creare troppo attrito che
impedisca poi la rotazione. Dopo aver strinto di
nuovo i due controdadi (50) controllare che il
braccio ruoti senza difficoltà, altrimenti allenta-
re leggermente le due viti (51).
A questo punto è necessario controllare anche
i due grani di registrazione della leva di
bloccaggio. La leva deve essere libera di
ruotare, ma non avere gioco. Nel caso sia
necessario toccare i grani si dovrà farlo control-
lando di non togliere di squadra il braccio
rispetto alla battuta.
