CAPÍTULO 3 - UTILIZACION Y REGULACIONES
ANTES DE REALIZAR CUALQUIER TIPO DE
OPERACION DE AJUSTE DESENCHUFAR
LA MAQUINA DE LA TOMA DE ALIMENTA-
CION ELECTRICA.
3-1 PERPENDICULARIDAD DEL PLA-
NO DE TRABAJO CON EL UTIL
- Abrir el cárter tal como se indica en el párrafo
2.7 quitando la parte delantera del cárter
inferior desenroscando los 4 tornillos suje-
ción.
- Montar la hoja con el cárter abierto.

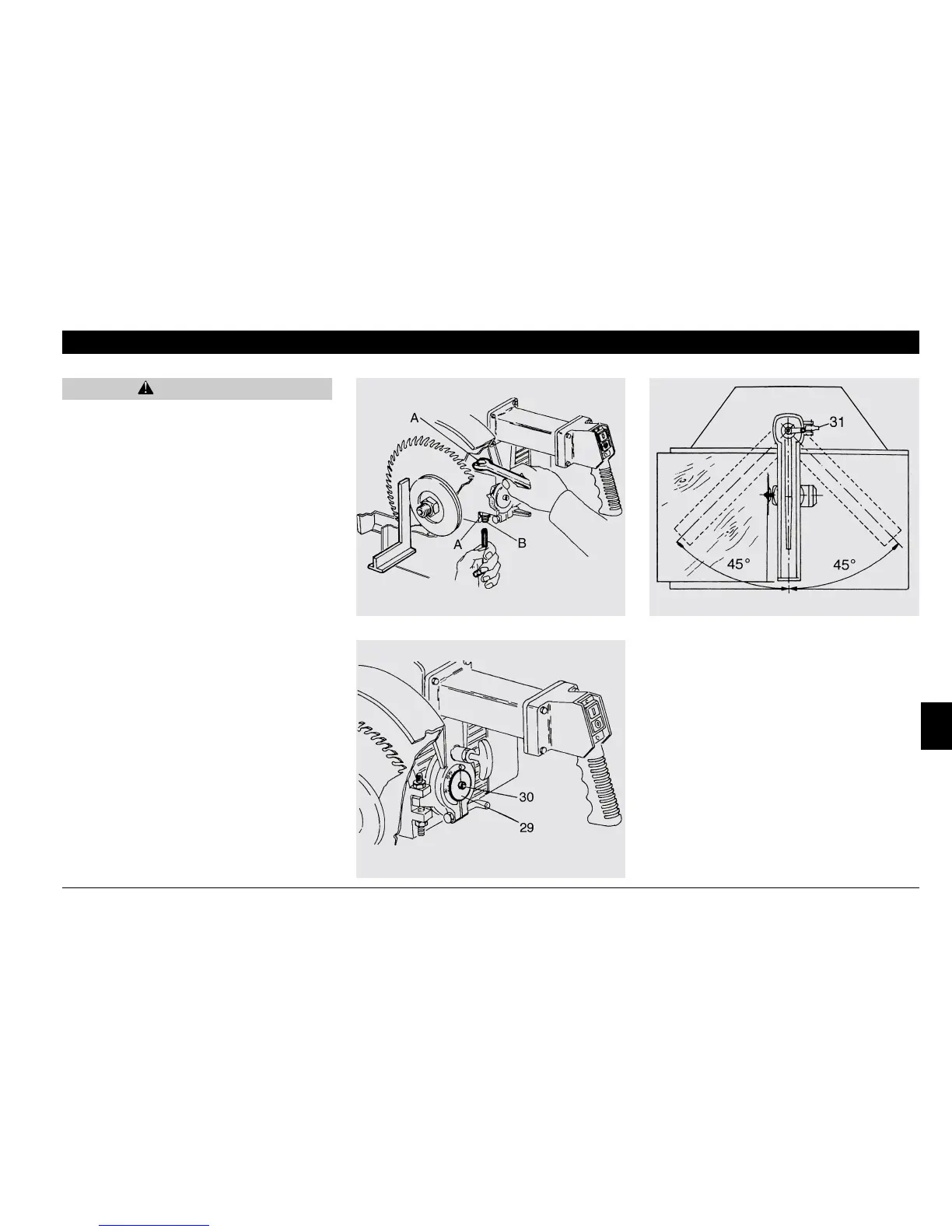

- Controlar con una escuadra que la hoja esté
perfectamente perpendicular al plano (ver
fig. 19). Si así no fuera, actuar sobre la tuerca
(A) con una llave de boca abierta de 13 y
sobre el tornillo sin cabeza con una llave para
tornillos Allen. Aflojando el tornillo sin cabeza
superior y apretando el inferior y viceversa,
una vez en-contrada la perpendicularidad
apretar la tuerca (A) bloqueando los tornillos
sin cabeza en posición.
- Alcanzada la perpendicularidad con el plano
de trabajo, verificar y eventualmente ajustar
el indicador (29) aflojando el tornillo (30) de
manera que la línea negra coincida con la
posición cero (ver fig. 20).
ATENCION
Fig.19
Fig.20
3-2 PUESTA EN ESCUADRA DEL
BRAZO CON LA VARILLA DE
TOPE
- Posicionar el brazo a 0° como en la fig. 21 y
bloquear la rotación introduciendo la palanca
(31) en su alojamiento.
- Colocar una tabla contra la varilla de tope,
cortar la misma por todo el recorrido del carro
y verificar que el corte resulte en escuadra.
(ver fig. 21).
Fig.21
