Fig.22

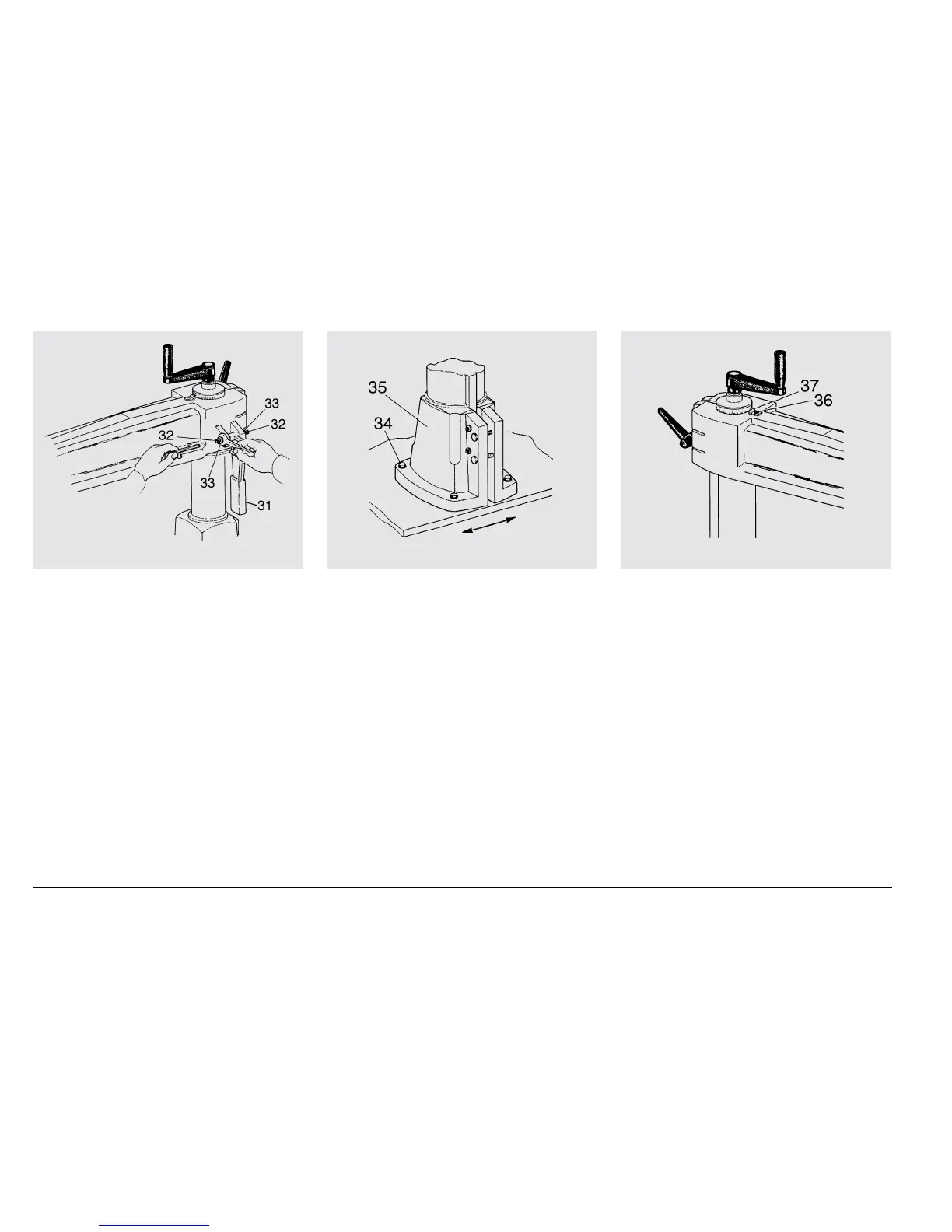

Si se verificaran defectos de escuadrado, ac-
tuar como se indica a continuación:
- Levantar la manilla de sujeción del brazo (31)
(ver fig. 22).
- Actuar sobre los tornillos sin cabeza de regu-
lación (32) y desplazar la palanca para elimi-
nar el defecto detectado.
- Bajar nuevamente la palanca de cuña y apre-
tar las contratuercas (33).
Si no fuera posible eliminar el defecto encon-
trado con los tornillos de ajuste, aflojar los
tornillos (34) (ver fig. 23) de la base (35) y
girarla ligeramente.
Una vez alcanzada la perpendicularidad del
brazo respecto a la varilla de tope, efectuar la
sistematización definitiva del indicador situado
sobre el brazo (ver fig. 24). Aflojar el tornillo
(36) y hacer coincidir el indicador (37) con la
posición 0 del nonio graduado.
Fig.23 Fig.24
