Kurulum Bilgileri
2.3 Elektrik Fişi Bağlantısı
2.4 Kaynak Bağlantıları
2.5 TIG Kaynağı İçin Bağlantılar
Güvenlğnz çn, maknenn ebeke kablosunu kesnlkle fsz kullanmayın.
• Fabrika, şantiye ve atölyelerde farklı prizler bulunabileceği için şebeke kablosuna
bir fiş bağlanmamıştır. Prize uygun bir fiş, kalifiye bir elektrikçi tarafından bağ-
lanmalıdır (Şekil 3). Sarı/Yeşil renkte ve ile işaretlenmiş olan toprak
kablosunun mevcut olduğundan emin olun.
• FİŞİ KABLOYA BAĞLADIKTAN SONRA, BU AŞAMADA PRİZE TAKMAYIN.
• Kaynak ve topraklama kablolarını kullanılacak elektroda ve elektrodun üreticisinin tavsiye ettiği
kutuplara göre kaynak ve toprak kablosu soketlerine (4) takip saat yönünde çevirerek sıkılayın.
• Toprak pensesini kaynak bölgesine olabildiğince yakın olacak şekilde iş parçasına
bağlayın.
• Gaz vali bir TIG torcu kullanılmalıdır.
• TIG torcunun güç kablosunu eksi kutuplu sokete (4) bağlayın ve topraklama kablosu-
nu artı kutuplu sokete (4) bağlayın.
• Argon gaz regülatörünü argon gaz tüpüne bağlayın.
• Torcun gaz hortumunu gaz regülatörüne bağlayın.

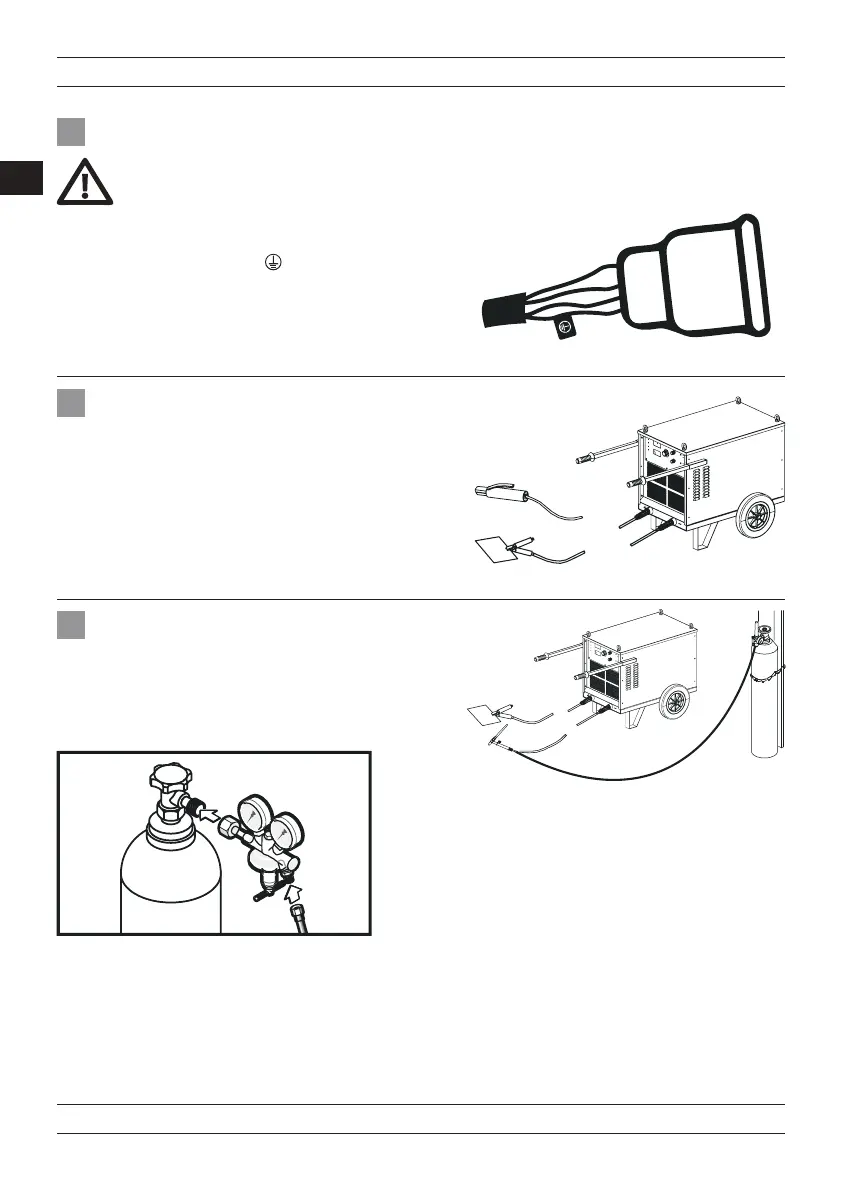

ekl 2: Elektrk F Bağlantısı
ekl 3: Örtülü Elektrod Kaynağı Bağlantıları
ekl 4: TIG Kaynağı Bağlantıları
ekl 5: Gaz Tüpü Bağlantıları
