Flex Pro Transmitter Instruction Manual
April 2019
Page 15 of 25

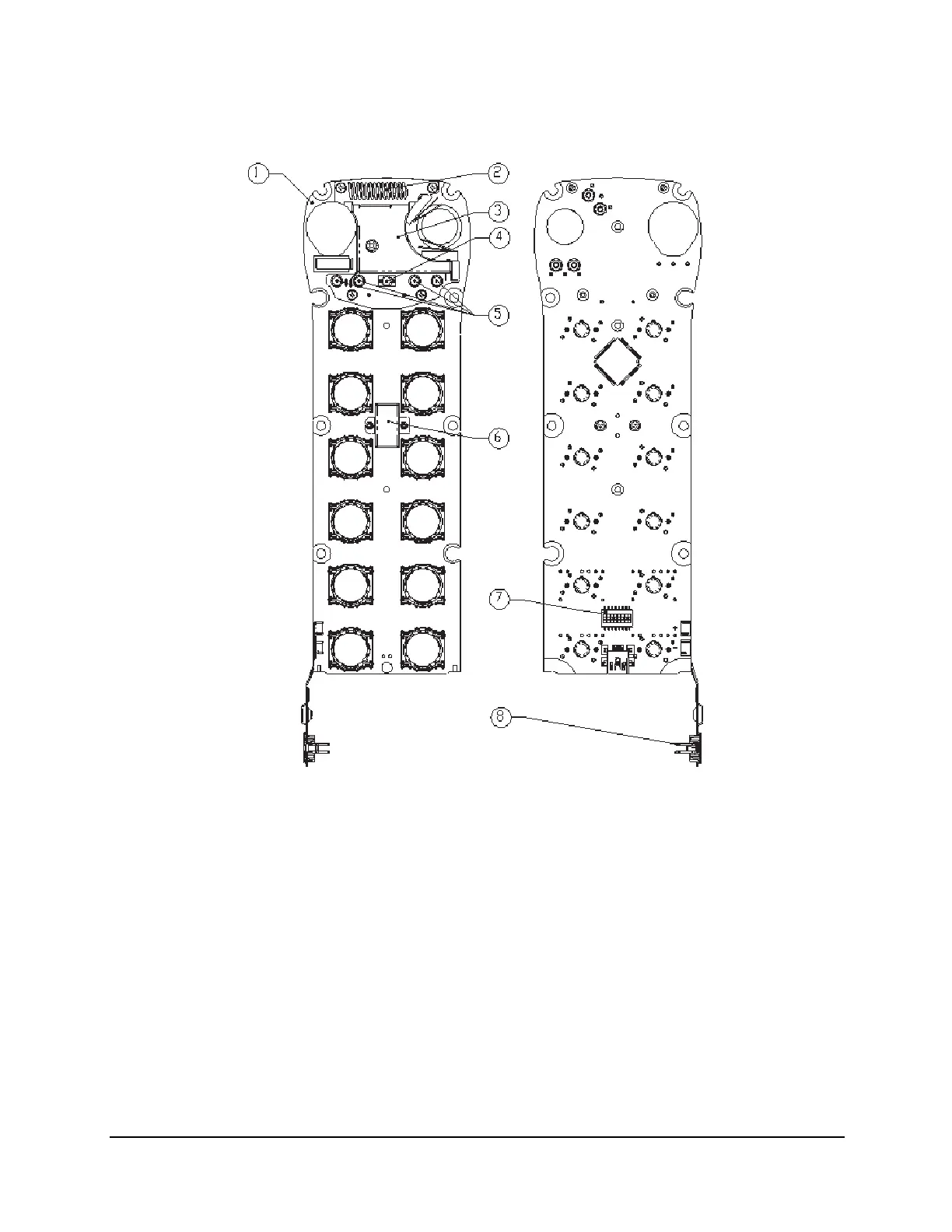

3.2 Internal Illustration (Pro 12 Configuration)
Fig. 2
NOTE: Flex Pro 8 Module will differ slightly.
1. Encoder Board 5. Function LED Displays
2. Aerial Antenna 6. I-CHIP
3. Transmitting Module 7. Dip-Switch
4. Status LED Display 8. Battery Contact Mechanism
