103

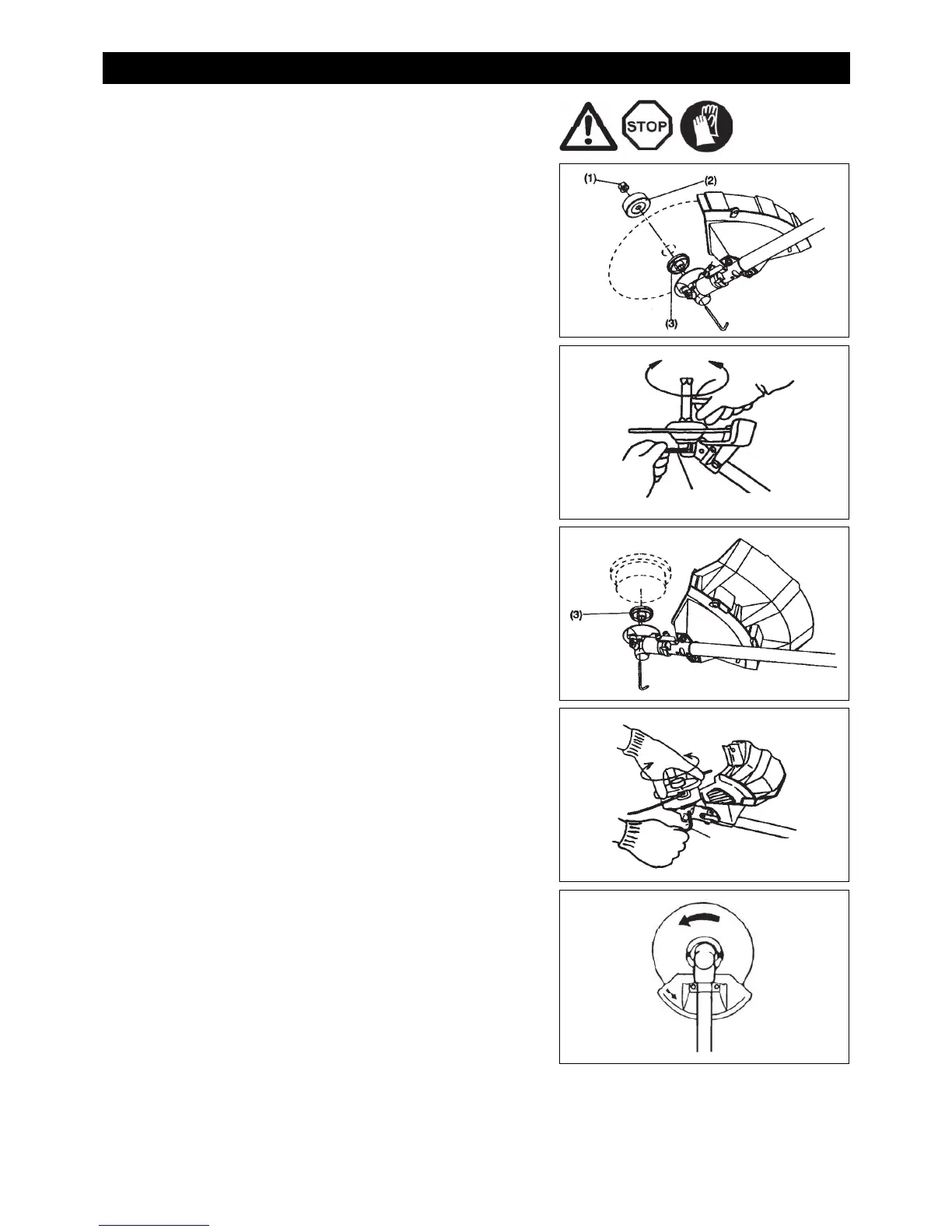

Po otočení náradia naopak dokážete vymenit’ sečnú čepeľ alebo nylonovú sečnú
hlavu jednoduchým spôsobom.
- Šest’hranný nástrčkový kľúč zasuňte cez otvor v prevodovej skrini a otáčajte
podložnou podložkou (3), dokiaľ sa nezablokuje so šest’hranným nástrčkovým
kľúčom.
- Pomocou nástrčkového kľúča uvoľnite maticu (1) (ľavotočivý závit) a odskrutkujte
maticu (1) a upínaciu podložku (2).
Pomocou šest’hranného nástrčkového kľúča, ktorý je stále na mieste.
- Namontujte sečnú čepeľ na tyč tak, aby vodiaci prvok podložnej podložky (3)
zapadol do otvoru pre hriadeľ na sečnej čepeli. Nainštalujte upínaciu podložku (2)
a zaistite sečnú čepeľ pomocou matice (1).
[Ut’ahovací moment: 13 – 23 N·m]
POZNÁMKA: Pri manipulácii so sečnou čepeľou vždy používajte rukavice.
POZNÁMKA: Upevňovacia matica sečnej čepele (spolu s pružinovou podložkou)
predstavuje spotrebný tovar. Pokiaľ na pružinovej podložke zbadáte
príznaky opotrebovania alebo deformácie, maticu vymeňte.
POZNÁMKA: Upínacia podložka (2) a matica (1) nie sú potrebné pre namontovanie
nylonovej sečnej hlavy. Nylonová sečná hlava by mala b
yt’ nasadená
na hornú čast’ podložnej podložky (3).
- Nylonovú sečnú hlavu naskrutkujte na hriadeľ.
-Presvedčte sa, že čepeľ smeruje ľavou stranou nahor.
MONTÁŽ SEČNEJ ČEPELE ALEBO NYLONOVEJ SEČNEJ HLAVY
