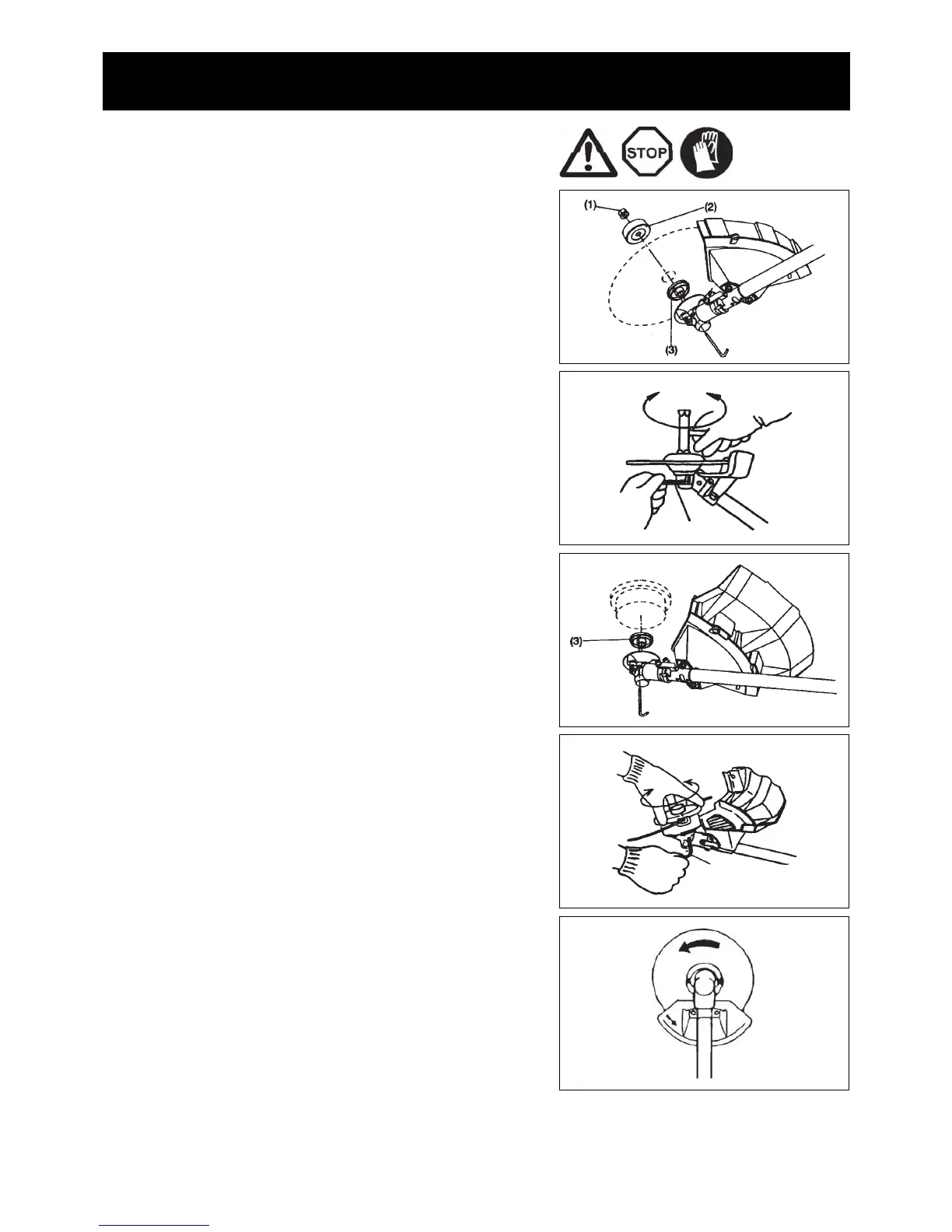

Переверніть пристрій, і Ви легко зможете замінити ріжучу пластину та
нейлонову ріжучу головку.
- Вставте шестигранний ключ в отвір редуктора та поверніть опорну шайбу (3),
доки вона не буде зафіксована за допомогою шестигранного ключа.
- Послабте гайку (1) (ліва різьба) торцевим гайковим ключем та зніміть гайку
(1) та шайбу затискача (2).
Залишіть шестигранний ключ на місці.
- Встановіть ріжучу пластину на вал, щоб зафік
сувати напрямний пристрій
опорної шайби (3) в отворі затискного патрона ріжучої пластини. Встановіть
затискну шайбу (2) та зафіксуйте ріжучу пластину гайкою (1).
[Крутний момент затягування: 13 – 23 Нм]
ПРИМІТКА: Під час роботи з ріжучою пластиною завжди вдягайте рукавиці.
ПРИМІТКА: Гайка, що затягує ріжучу пластину (з пружинною шайбою), є
розхідни
м матеріалом. При появі будь-яких ознак зношування чи
деформації пружинної шайби замініть гайку.
ПРИМІТКА: При встановленні нейлонової ріжучої головки шайбу затискача (2)
та гайку (1) встановлювати не потрібно. Нейлонову ріжучу головку
слід встановлювати поверх опорної шайби (3).
- Пригвинтіть нейлонову ріжучу головку до валу.
- Переконайтеся, що ріжуча пластина направлена лівою стороною вгору.
ВСТАНОВЛЕННЯ РІЖУЧОЇ ПЛАСТИНИ АБО НЕЙЛОНОВОЇ РІЖУЧОЇ
ГОЛОВКИ
