49

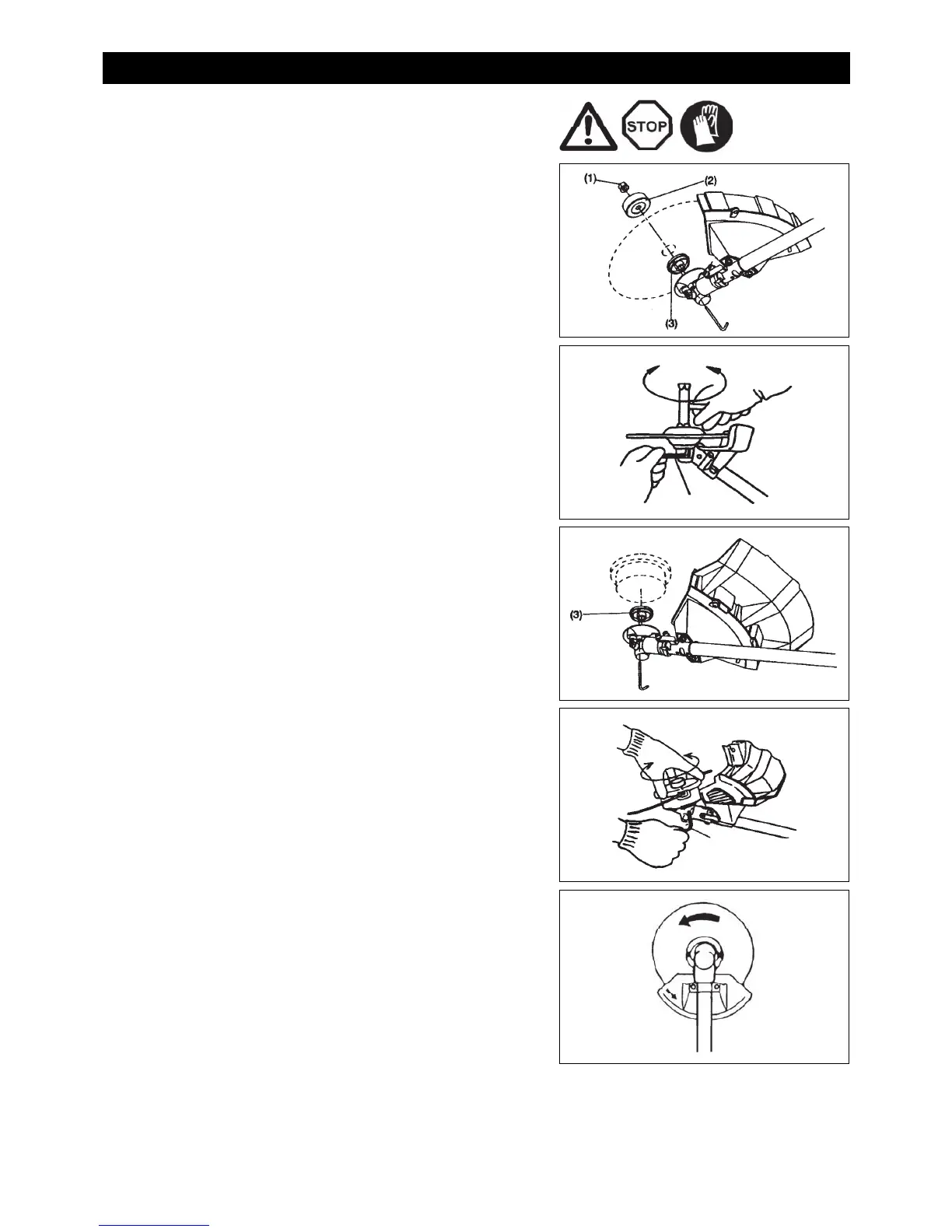

Odwrócić urządzenie do góry nogami, aby ułatwić wymianę ostrza lub głowicy
nylonowej żyłki.
-Wsunąć klucz imbusowy w otwór w skrzynce przekładniowej i obracać nim
podkładkę (3), aż zostanie zablokowana kluczem.
- Poluzować nakrętkę (1) (gwint lewoskrętny) kluczem nasadowym; wyjąć nakrętkę
(1) i podkładkę zacisku (2).
Z włożonym kluczem imbusowym.
- Zamontować ostrze na wałku w taki sposób, aby prowadnica podkładki (3)
pokrywała się z otworem osiowym w ostrzu. Zainstalować podkładkę dociskową
(2) i zamocować ostrze nakrętką (1).
[Moment dokręcania: 13 – 23 N·m]
UWAGA: Podczas jakichkolwiek czynności wymagających kontaktu z ostrzem
należy nosić rękawice ochronne.
UWAGA: Nakrętka mocująca ostrze (z podkładką sprężys
tą) jest częścią ulegającą
zużyciu. W razie zauważenia jakichkolwiek oznak jej zużycia lub
zniekształcenia, należy wymienić nakrętkę.
UWAGA: Do montażu głowicy nylonowej żyłki nie są wymagane podkładka
dociskowa (2) i nakrętka (1). Głowica nylonowej żyłki powinna być
zamontowana na podkładce (3).
-Nakręcić głowicę nylonowej żyłki na wałek.
-Upewnić się, że ostrze jest zwrócone lewą stroną do góry.
MONTAŻ OSTRZA TNĄCEGO LUB GŁOWICY NYLONOWEJ ŻYŁKI
DokręcanieOdkręcanie
Klucz imbusowy
Dokręcić
Poluzować
Klucz imbusowy
Obrót
