47

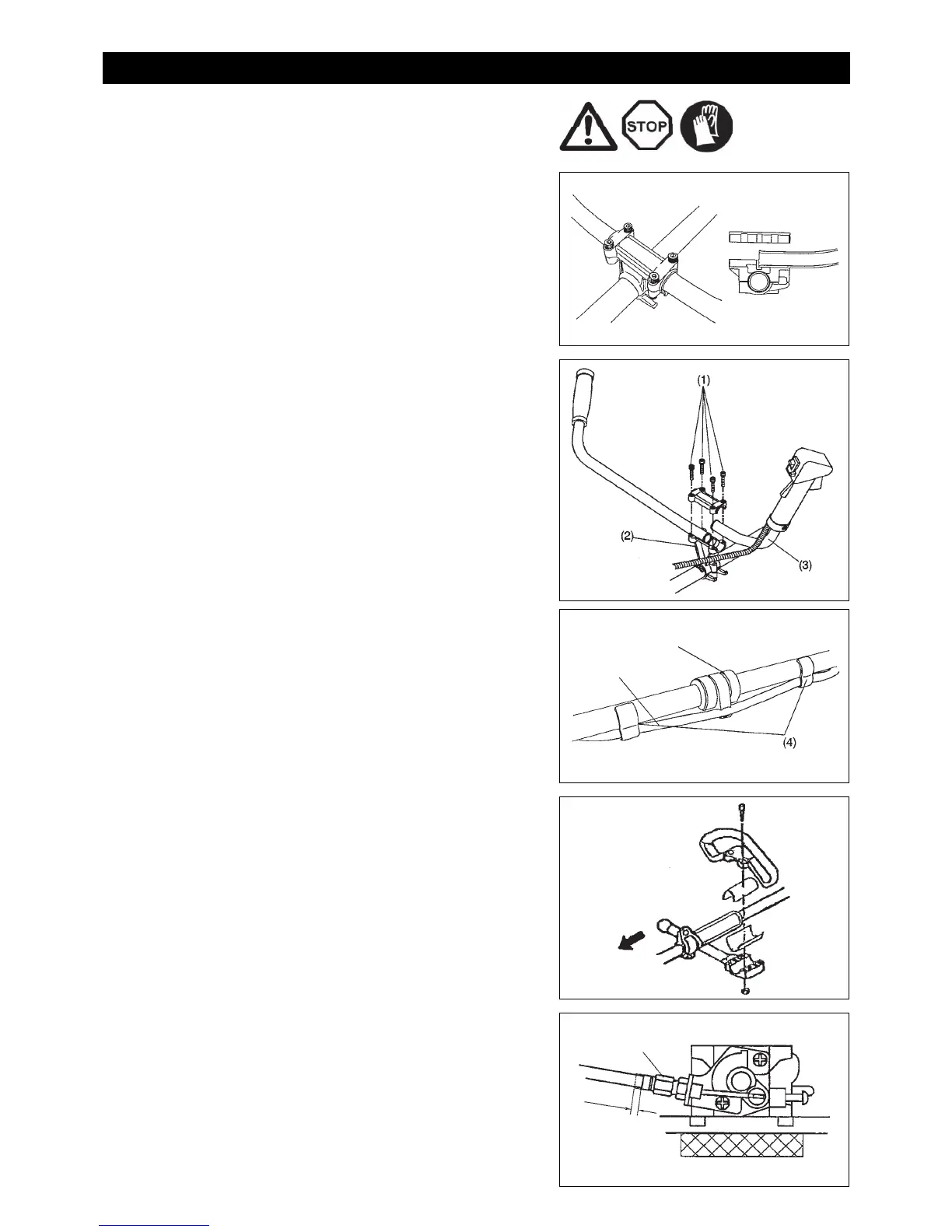

UWAGA: Przed przystąpieniem do jakiejkolwiek pracy przy wykaszarce należy
zawsze wyłączyć silnik i zdjąć nasadki ze świec zapłonowych.
Zawsze nosić rękawice ochronne!
UWAGA: Uruchamiać wykaszarkę tylko po całkowitym zmontowaniu jej.
Modele z uchwytem U
-Ustawić element montażowy uchwytu w taki sposób, by uchwyt wraz z dźwignią
sterowniczą znalazł się z prawej strony (po stronie prawej rękojeści, patrząc od
strony silnika), a drugi uchwyt z lewej strony.
- Dopasować rowek w elemencie montażowym uchwytu do końcówki uchwytu.
Zamocować tymczasowo element montażowy śrubą imbusową.
-Ustawić uchwyt w dogodnym położeniu i dokręcić równomiernie i mocno kluczem
imbusowym cztery śruby imbusowe z lewej i prawej strony.
Modele z uchwytem E
-Założyć tymczasowo cztery śruby imbusowe M5 x 25 (1) do złącza uchwytu (2),
tak by uchwyt (3) z dźwignią sterującą znalazł się z Twojej prawej strony.
-Ustawić uchwyt w dogodnym położeniu i dokręcić równomiernie śruby imbusowe
(1).
-Założyć linkę sterowniczą (wraz z przewodem uziemiającym) na uchwyt za
pomocą dwóch zacisków (4) i wieszaka.
-Unikać zapętlania się linki sterowniczej wokół uchwytu.
Modele z uchwytem pałąkowym
- Zamocować barierę do lewej strony urządzenia wraz z uchwytem chroniącym
operatora.
-Nie ustawiać pozycji uchwytu pałąkowego w taki sposób, aby znajdowała się zbyt
blisko rękojeści sterującej.
Zachować odległość min. 250 mm pomiędzy uchwytem a rękojeścią
(w tym celu dostarczony został kołnierz odległościowy).
Regulacja linki sterowniczej
Wyregulować w taki sposób, by linka sterownicza miała 1 – 2 mm luzu, gdy dźwignia
przepustnicy ustawiona jest na małe obroty za pomocą śruby regulacyjnej gaźnika
(ostrze lub głowica nylonowej żyłki nie powinna się obracać, gdy silnik pracuje na
biegu jałowym).
MONTAŻ UCHWYTU
