121

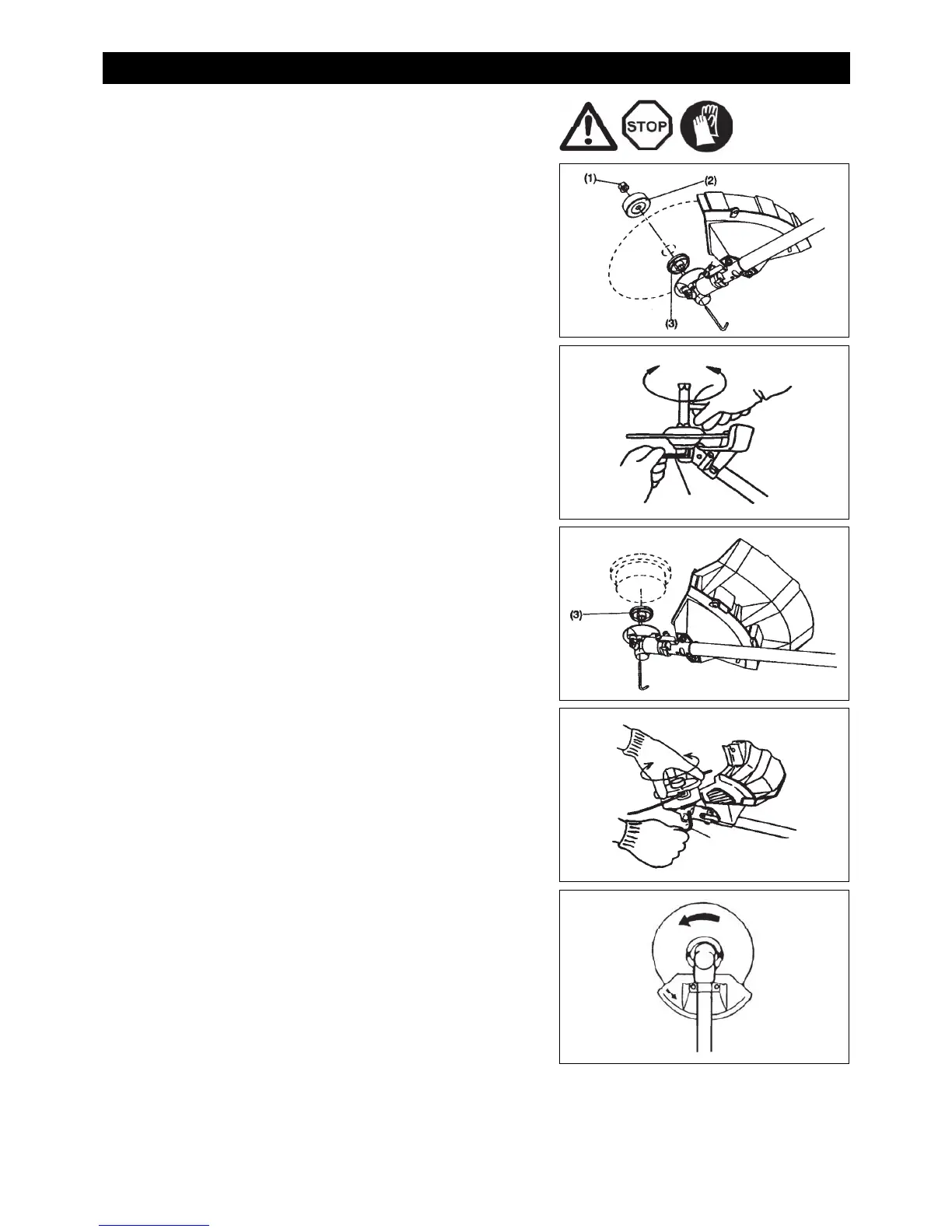

Zařízení otočte vzhůru nohama, abyste mohli nůž nebo strunovou hlavu snadno
vyměnit.
- Do otvoru v pouzdru převodovky zasuňte imbusový klíč a otáčejte unášečem (3),
dokud se imbusovým klíčem nezajistí.
-Nástrčným klíčem povolte matici (1) (s levým závitem) a sejměte matici (1) a
přítlačnou podložku (2).
Šestihranný klíč držte stále na místě.
-Nůž namontujte na hřídel tak, aby výstupek na unášeči (3) dosedl do opěrného
otvoru v noži. Namontujte přítlačnou podložku (2) a nůž zajistěte maticí (1).
[Utahovací moment: 13 – 23 N·m]
POZNÁMKA: Při manipulaci s nožem vždy používejte rukavice.
POZNÁMKA: Matice k upevnění nože (s pružnou podložkou) je spotřebním
materiálem. Při opotřebení či deformaci pružné podložky matici
vyměňte.
POZNÁMKA: Při montáži strunové hlavy není nutné použít přítlačnou podložku (2) a
matici (1). Strunovou hlavu lze nasadit přímo na unášeč (3).
- Strunovou hlavu našroubujte na hřídel.
- Ujistěte se, zda se může vyžínací nástroj volně poh
ybovat.
MONTÁŽ NOŽE ČI STRUNOVÉ HLAVY
