2-51
EN
IT
EN ESFR
648970 IT-EN-FR (18/02/2016)

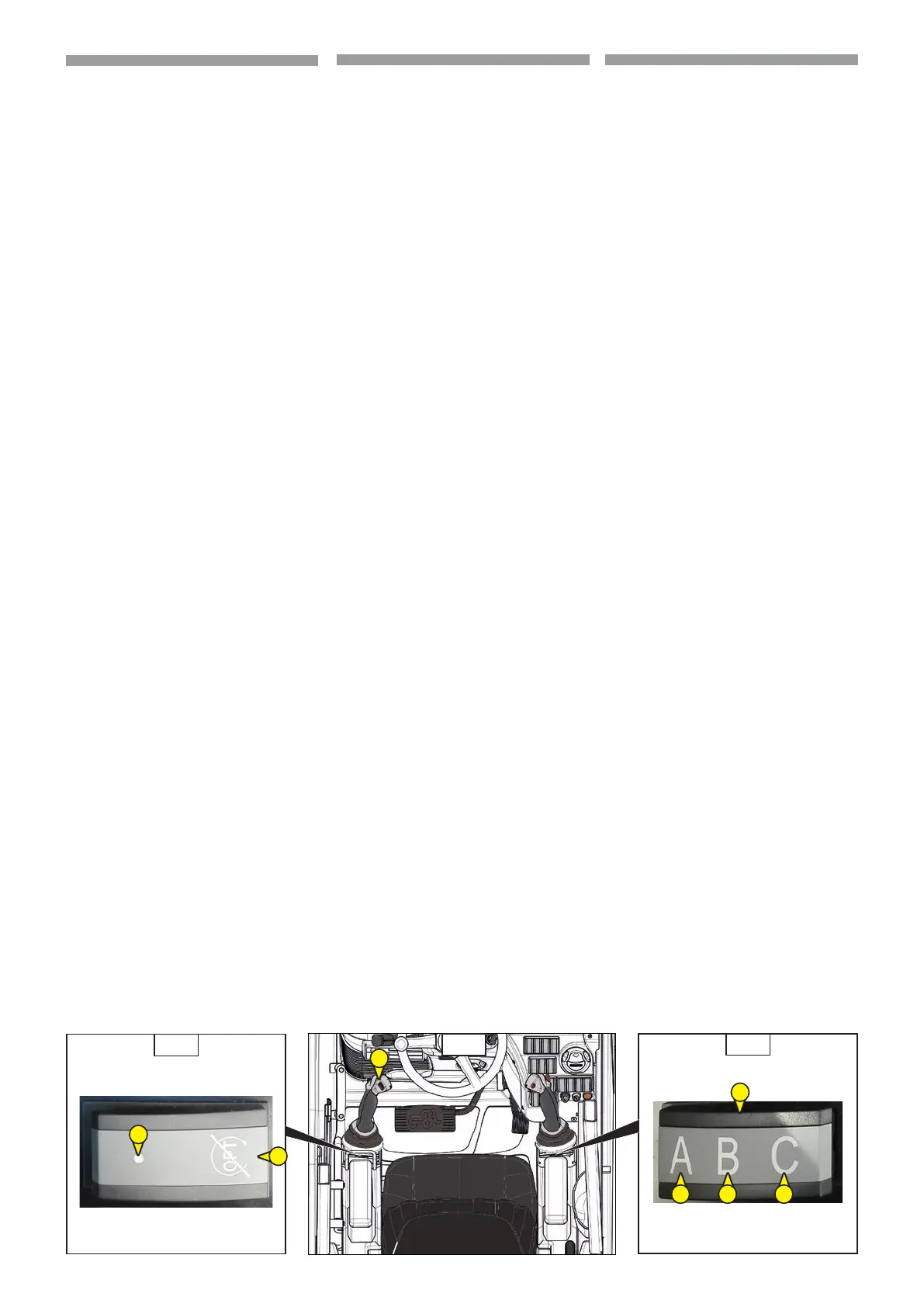

Armrests switches (3.19)
OPTIONAL EXCLUSION
CONTROL SWITCH
This switch (1,
3.20) enables or disables
the command roller of the “optional” (exam-
ple: rope ascent/descent) on LH joystick
(1,
3.19).
The attachment can be used only after
enabling the optional.
When the function is activated lights up a
black indicator on the control panel and the
LED (2,
3.20) on switch (1,3.20).
“ABC” SELECTOR FOR MOVEMENTS
OF ACCESSORIES AND PLATFORMS
This selector (1,
3.21) is located on the LH
armrest of the driver’s seat and select the
hydraulic movements of an accessory that
will be controlled by roller “optional” on the
LH joystick (1,
3.19).
When the selector (1,
3.21) is in posi-
tion (A,
3.21) the roller “optional” on LH
joystick controls a possible
hydraulic movement of an accessory.
If the accessory has more than one
hydraulic movement press the selector in
position (B,
3.21) or (C,3.21).
Interruttori braccioli (
3.19)
INTERRUTTORE COMANDO
ESCLUSIONE OPTIONAL
Questo interruttore (1,
3.20) abilita e
disabilita il comando roller del “optional”
(esempio: salita /discesa fune) sul
manipolatore sinistro (1,
3.19).
Solo dopo avere abilitato il comando
optional è possibile l’utilizzo dell’accessorio.
Quando la funzione è attiva si accende un
indicatore nero su pannello di controllo e il
led (2,
3.20) sull’interruttore (1,3.20).
SELETTORE MOVIMENTI “ABC”
ACCESSORI E CESTELLI
Questo interruttore (1,
3.21) è
posizionato su bracciolo sinistro del sedile
guidatore e seleziona i movimenti idraulici
di un accessorio che verranno comandati
dal roller “optional” su manipolatore sinistro
(1,
3.19).
Quando il selettore (1,
3.21) è in posizione
(A,
3.21) il roller “optional” comanda
un eventuale movimento idraulico di un
accessorio.
Se l’accessorio ha più di un movimento
idraulico premere il selettore in posizione
(B,
3.21) o (C,3.21).
3.21
1
3.20
2
1
3.19
1
Interrupteurs d'accoudoirs (3.19)
INTERRUPTEUR DE COMMANDE
EXCLUSION OPTION
Cet interrupteur (1,
3.20) active et
désactive la commande de la roulette
de l’option (exemple : montée/descente
de câble) sur le manipulateur gauche
(1,
3.19).
L'utilisation de l'accessoire ne sera possible
qu'après avoir activé la commande en
option.
Quand la fonction est active, un témoin
noir s’allume sur le panneau de contrôle
de même que la diode (2,
3.20) sur
l’interrupteur (1,
3.20).
SÉLECTEUR DE MOUVEMENTS "ABC"
ACCESSOIRES ET NACELLES
Cet interrupteur (1,
3.21) est placé sur
l’accoudoir gauche du siège conducteur Il
sélectionne les mouvements hydrauliques
d’un accessoire qui seront commandés par
la roulette "en option" sur le manipulateur
gauche (1,
3.19).
Quand le sélecteur (1,
3.21) est en
position (A,
3.21), la roulette "en option"
commande le mouvement hydraulique
éventuel d'un accessoire.
Si l'accessoire a plus d'un mouvement
hydraulique, pousser le sélecteur en position
(B,
3.21) ou (C,3.21).
