13 Guarnizioni flangia
14 Camera di combustione
15 Bocchetta di uscita
D2= Ø 60 mm
D4= Ø 75/90 mm
16 Tubo aria di combustione
17 Pompa dosatrice
18 Filtro combustibile montato nella
pompa dosatrice
19 Bocchetta orientabile
20 Tubo di scarico
F = Aria fresca
W = Aria calda
A = Gas di scarico
B = Combustibile
V = Aria di combustione

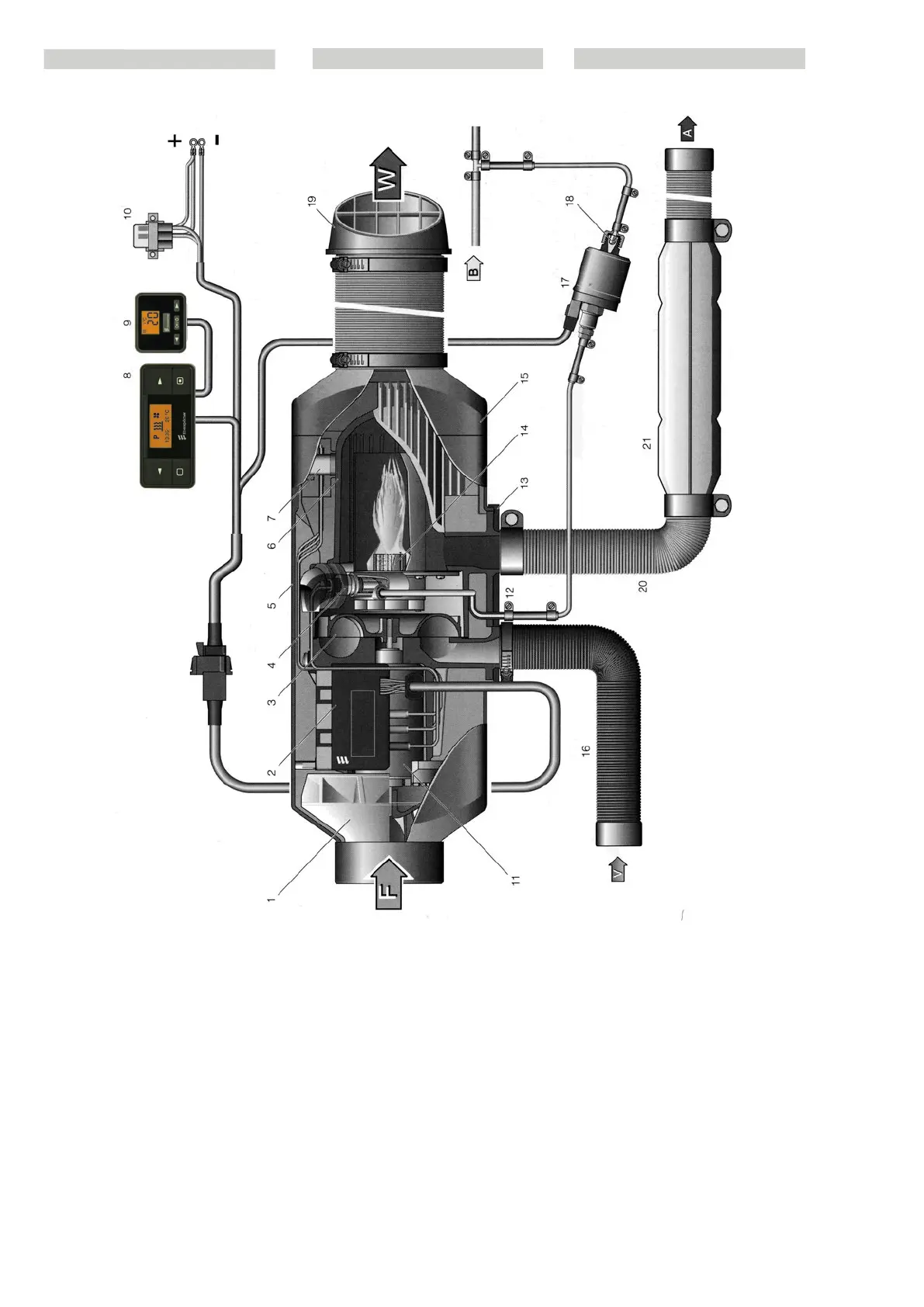

Disegno in sezione riscaldatore
Elenco componenti
1 Ventilatore aria di riscaldamento
2 Centralina di comando
3 Ventilatore aria di combustione
4 Candela
5 Coperchio
6 Scambiatore di calore
7 Sensore fiamma/Surriscaldamento
8 Timer modulare con potenziometro
9 Commutatore “riscaldamento/
ventilazione
10 Portafusibili con fusibile principale e
fusibile “azionamento”
11 Motore elettrico
12 Raccordo combustibile
