Utilisation conforme à sa destination
• Le module de rétrosignalisation L88 DC est conçu pour être
branché aux Central Stations (CS3) 60216/60226, (CS2) 60213/
60214/60215 à partir de la version logicielle 3.8.xx et plus.
•
Branchement des modules de rétrosignalisation 6088/60880/
60881 et 60882 à la Central Station mentionnée ci-dessus.
• Le module de rétrosignalisation L88 Link est un module
disposant de 16 contacts de signalisation pour la voie à
conducteur central H0 de Märklin ou les voies 2L (piste 1,
Trix H0, Minitrix) avec des contacts Reed
• Ou branchement de max. 64 contacts.
Remarques importantes sur la sécurité
• L‘alimentation en tension du L88 Link se fait exclusivement
par le biais d‘une alimentation de coupure 66360 ou 66201.
• N‘effectuez les travaux de branchement sur le module de
rétrosignalisation que lorsque le L88 Link est hors tension.
• ATTENTION! Pointes et bords coupants lors du fonction-
nement du produit..
• Le boîtier ne doit pas être ouvert.
• Le module de rétrosignalisation L88 Link ne doit être
utilisé que dans des pièces sèches.
Information importante
• La notice d‘utilisation fait partie intégrante du produit ;
elle doit donc être conservée et, le cas échéant, transmi-
se avec le produit.
• Pour toute réparation adressez-vous à votre détaillant-
spécialisé Märklin.
• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.
• Elimination : www.maerklin.com/en/imprint.html
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
12V
5V
S88 Link

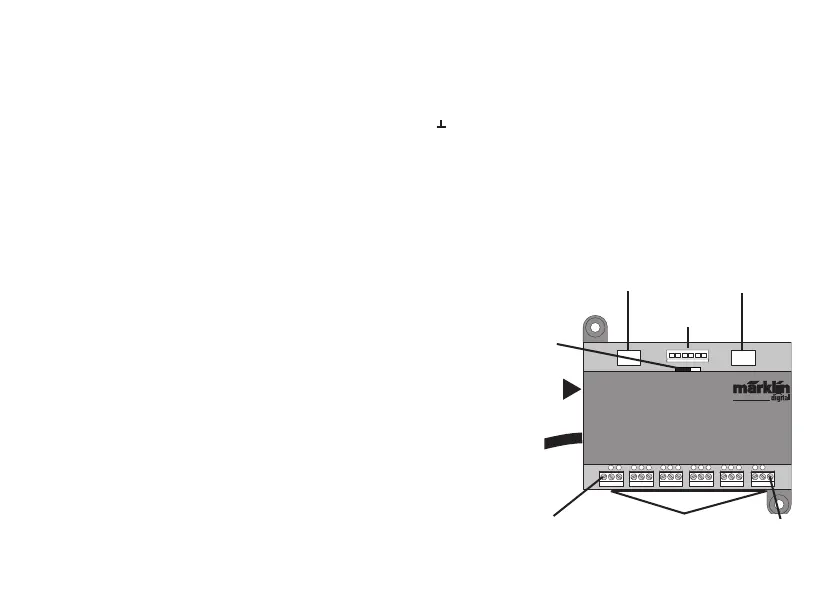

Entrées et sorties du Link 88
Alimentation électrique : Alimentation de coupure 66360 ou
66201.
Branchement à la Central Station / au Terminal
Retour par la terre (pour une utilisation en tant que rétro-
signalisation)
1-16 branchements de contact (voie à conducteur
central H0 de Märklin ou touche)
Bus 1 60881 ou 60882
Bus 2 60881 ou 60882
Bus 3 60880 et/ou 6088
Interrupteur pour alimentation électrique des modules
S88 à 5 V ou 12 V.
Central Station /
Terminal
Alimentation
électrique 66360
ou 66201.
Retour par la
terre
Voie ou touche
Retour par
la terre
Interrupteur pour
alimentation élec-
trique S88/S88AC/
S88DC
60881/60882
60880/6088
60881/60882
