Användning av produkten
• Återkopplingsmodulen L88 är avsedd att anslutas till Cen-
tral Station (CS3) 60216/60226, (CS2) 60213/60214/60215
med mjukvaru-version 3.8.xx eller senare.
• Anschluss der Rückmeldemodule 6088/60880/60881 und
60882 an oben genannte Central Station.
• Återkopplingsmodul L88 Link är en återkopplare med
16 kopplingskontakter för Märklin H0-mittledarräls eller
2-ledarräls (Spår 1, Trix H0, Minitrix) med reed-kontakter.
• t. ex. för anslutning med upp till 64 kontaktknappar.
Säkerhetsanvisningar
• För strömförsörjning av L88 Link får endast en nätenhet
66360 eller en 66201 användas.
• Anlutningsarbeten med återkopplingsmodul L88 Link får
endast göras i strömlöst tillstånd.
• VARNING! Funktionsbetingade skarpa kanter och spetsar.
• Bostäder får inte öppnas.
• Återkopplingsmodul L88 Link får endast användas i torra
rum och utrymmen.
Viktig information
• Die Bedienungsanleitung ist Bestandteil des Produktes •
Bruksanvisningen tillhör produkten och måste därför
sparas och medfölja produkten vid eventuellt avyttrande.
• För reparationer vänder man sig till sin Märklin-fackhandel.
• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.
• Hantering som avfall: www.maerklin.com/en/imprint.html
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
12V
5V
S88 Link

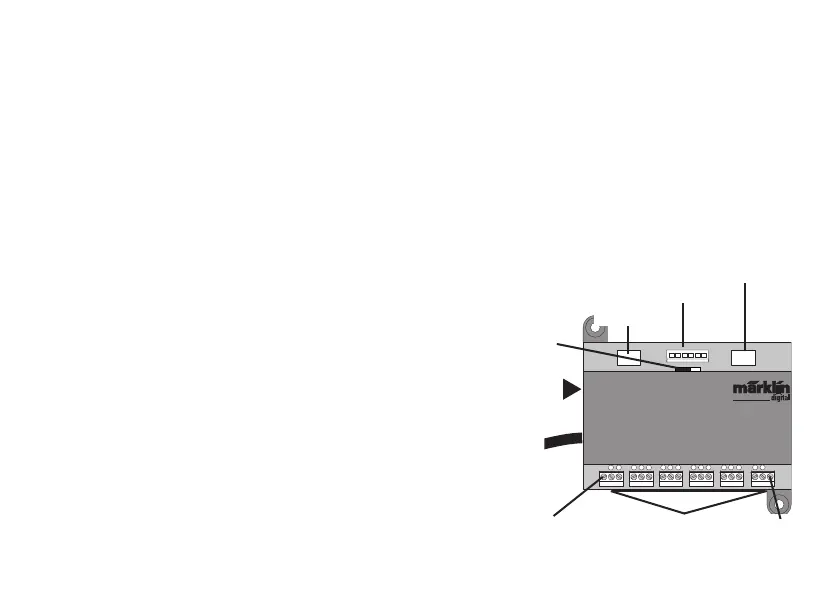

In- och utgångar på Link 88
Strömförsörjning: Nätenhet 66360 eller 66201.
Anslutning till Central Station / Terminal Jordåterkoppling
(när den används som återkopplare)
1-16 Kontaktanslutningar (Märklin H0 mittledarräls
eller knappkontakter)
Bus 1 60881 eller 60882
Bus 2 60881 eller 60882
Bus 3 60880 och/eller 6088
Omkopplare för strömförsörjning av S88 Modul med 5V eller 12V .
60880/6088
60881/60882
60881/60882
Central Station /
Terminal
Strömförsörjning
66360 eller 66201
Jordåter-
koppling
Spår eller knappar
Jordåter-
koppling
Omkopplare för
strömförsörjning
S88/S88AC/S88DC
