jetzt können die einzelnen Daten eingestellt werden.
• Auswertung Bus 0 (direkter Bus des L88),
Einstellung Einzeln = 16 Melde Kontakte
Einstellung Matrix = bis zu 64 Taster
• Länge Bus 1-3
Hier wird eingetragen wieviel S88 an jedem Bus ange-
schlossen sind (max. 31).
• Zykluszeit Bus 1-3
Abfragezyklen der S88 Busse in ms (min 10ms - max. 1000 ms)
eintragen (werkseitig 100ms).
• Bitzeit S88
Einstellen Zyklus der Antwort (werkseitig 167µs)
• Zykluszeit (Link 88) Kontakt 1 - 16
Abfragezyklus der Link Kontakte bei Verwendung als Gleis-
kontakt 1 - 16.
• Zykluszeit Tastastatur
Abfragezyklus bei Verwendung als Tastatur (werkseitig 67ms).
• Spalten (Ausgang) Tastatur
Eintragen der Spalten (max. 8) der Tastatur Matrix
• Zeilen (Eingang) Tastatur
Eintragen der Zeilen (max. 8) der Tastatur Matrix
Konfi guration des L88
Vor Inbetriebnahme des L88 muss dieser erst konfi guriert
werden. Dazu gehen Sie in der CS auf setup/Info, nun mit
dem Symbol Werkzeug
Dazu gehen Sie in der CS auf setup/Info, nun mit
in den Konfi gurationsmodus. Alle

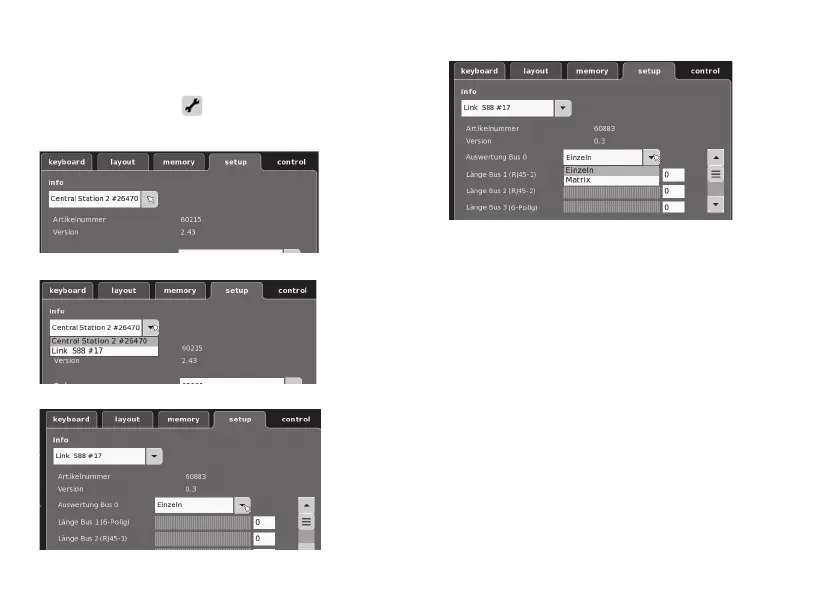

nachfolgende Abbildungen sind Beispiele:
klappen sie die Info aus
Wählen sie Link S88 #17,
