Tilslutningkontrolpanel
Der kan maks. tilsluttes 8 kontrolpaneler (indgang 9 - 16).
Indstillingerne foretages i hukommelsens konfigurationsmo-
dus (se Centralstationens vejledning).
Nu skal hver taster indordnes under en kørevej. Bemærk, at
kørevejene i hukommelsen er indstillet på Automatikdrift.
Indordningen foretages ved hjælp af tasten
i avancerede
indstillinger af køreveje.
Eksempel på indtastning:
Indtast først tastens adresse (Se tabel side 13).
9
1
2
3
4
72720 / 72729 / 7272
10
5
6
7
8
Indgang
Udgang
Kontakt 1-8 (udgang)
spalter
Kontakt 9-16 (indgang) linijer
1
2
3
4
9
10
11
12

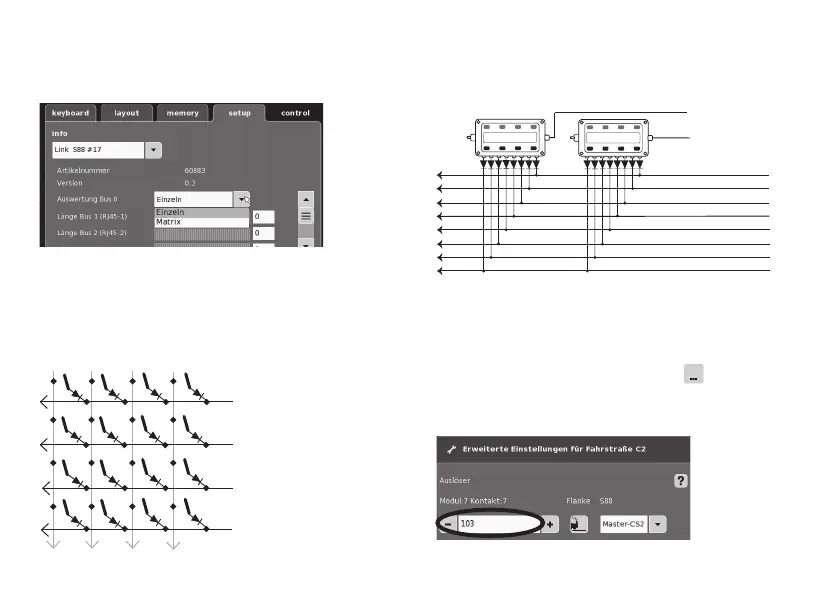

Anvendelse som tastematrix (kontrolpanel)
Hvis L88 skal anvendes som tastematrix, skal følgende
indstilles.
Via indstillingen Matrix kan der maks. understøttes 64 taster
(21 magnetartikler eller 64 køreveje). Bemærk, at der til
opbygningen pr. taster skal bruges en diode 1N4148; bemærk
monteringsretning.
