66
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
S88 Link
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 AC
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus Bus
S88 DC
decoder s 88
87654321
910111213141516
12V
5V
Max. 31x S88
Max 31x
S88 AC eller DC

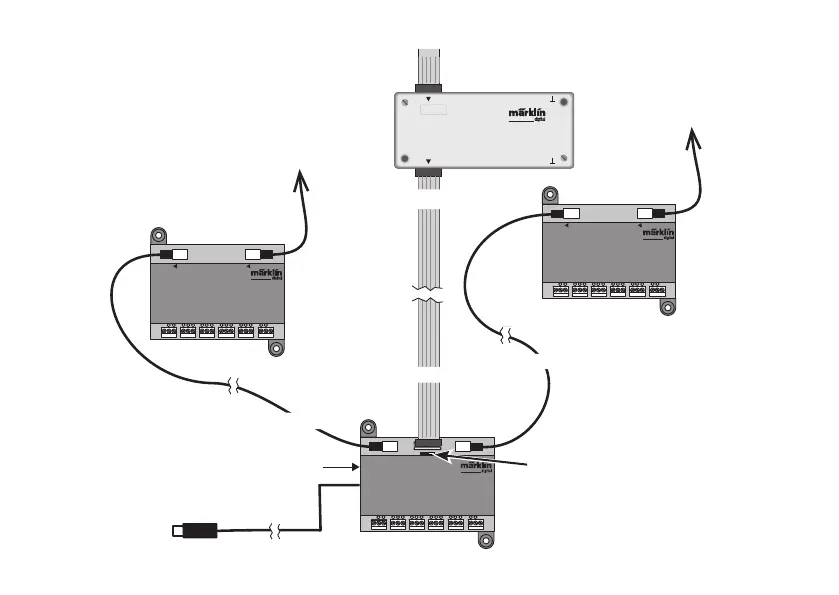

Till en Link 88 kan man maximalt ansluta 31 st S88
och/eller 62 st S88AC/S88DC
Bus 1
Bus 2
Bus 3
CS2 / CS3 eller Terminal
Strömförsörjning 66360 / 66201
Översikt: Anslutninga
En befintlig anslutning av S88 till Central
Station 2 kan bibehållas.
Max 31x
S88 AC eller DC
Omkopplare för strömförsörjning
S88/S88AC/S88DC = 5V/12V (på
nästa sida)
