Anslutning av ställpult
Man kan ansluta max 8 ställpultar (ingång 9 - 16)
Inställningarna görs via Memorys konfigurations-läge (se
Central Stations bruksanvisning).
Nu måste varje knapp tilldelas en körsträcka. OBSERVERA
att körsträckorna i Memory är inställda på automat-trafik.
Indelningen görs via knappen för avancerade inställningar
av körsträckor.
Exempel på inskrivning:
Ange först knappens adress (se tabell sidan 73).
9
1
2
3
4
10
5
6
7
8
Ingång
Utgång
Kontakt 1-8 (utgång)
kolumner
Kontakt 9-16 (ingång)
rader
1
2
3
4
9
10
11
12

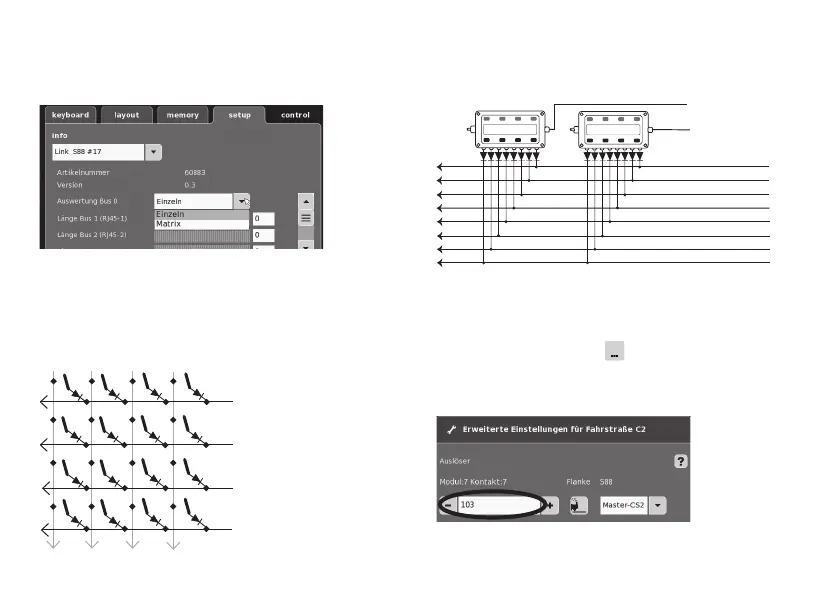

Användning som knapp-matris (ställpult):
Vill man använda L88 som en knapp-matris (ställpult), så
måste följande inställningar göras.
Via inställningar av matrisen kan max 64 knappar användas
(till 32 magnetartiklar eller 64 körsträckor). För montage
av detta behövs en extra diod 1N4148 per knapp - tänk på
diodens riktning vid montaget.
