62
Connessione quadro di comando
possono venire collegati al max. 8 quadri di comando
(Ingressi 9 - 16).
Le impostazioni avvengono nella modalità di configurazione
della Memory (si vedano le istruzioni della Central Station).
Ora ciascun tasto deve venire assegnato a un dato itinerario
di marcia. Vogliate prestare attenzione affinché gli itinerari
nella Memory siano impostati su esercizio automatico.
L’assegnazione avviene tramite i tasti nelle impostazioni
estese per un itinerario di marcia.
Inserimento ad es:
Voi inserite anzitutto l’indirizzo del tasto (Vedi tabella a pagina 63).
9
1
2
3
4
72720 / 72729 / 7272
10
5
6
7
8
Ingresso
Uscita
Contatti 1-8 (Uscita)
Colonne della tastiera
Contatti 9-16 (Ingresso) righe della tastiera
1
2
3
4
9
10
11
12

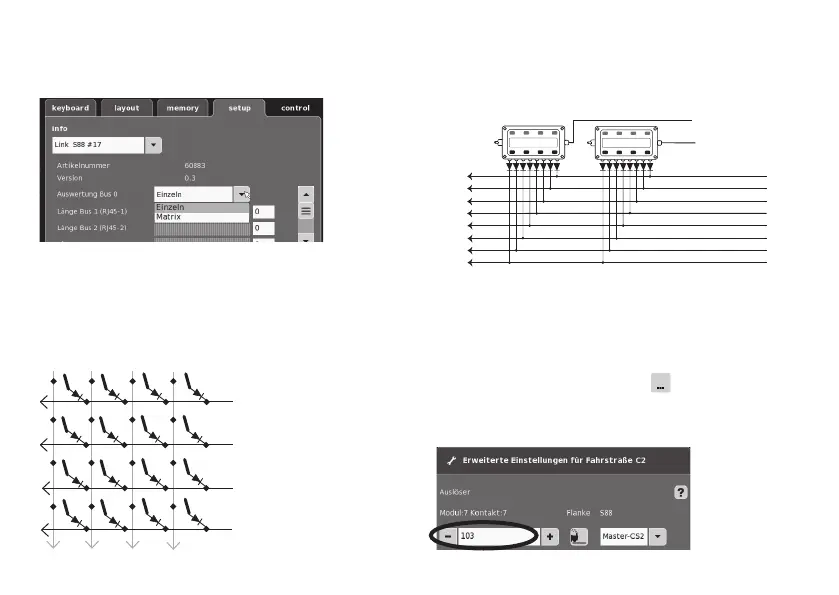

Utilizzo come matrice di tasti (quadro di comando)
Se Voi desiderate utilizzare lo L88 per una matrice di tasti,
allora devono venire intraprese le seguenti impostazioni.
Tramite l’impostazione come matrice possono venire sup-
portati al max. 64 tasti (32 apparati elettromagnetici oppure
64 itinerari). Per tale montaggio si ha bisogno in aggiunta
per ogni tasto di un diodo 1N4148, si presti attenzione alla
direzione di montaggio.
