63

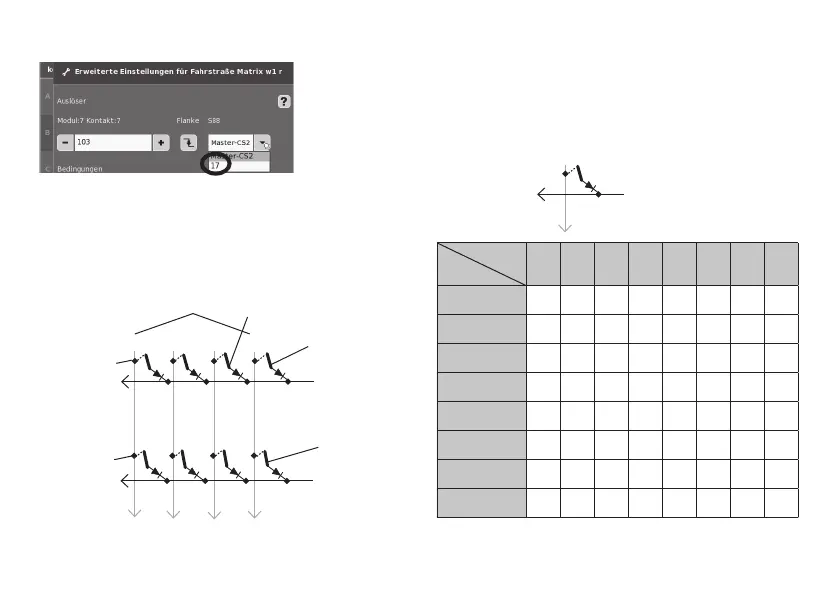

Dopodiché introducete l’apparato coordinato (qui 17).
Se tutto è inserito correttamente, vogliate confermarlo con
il marcatore verde. Sull’immagine che appare adesso sul
visore con la freccia blu fate una memorizzazione interme-
dia. Dopo di ciò elaborate ulteriori itinerari di marcia oppure
confermate con il marcatore verde e terminate.
9 10 11 12 13 14 15 16
1 101 109 117 125 133 141 149 157
2 102 110 118 126 134 142 150 158
3 103 111 119 127 135 143 151 159
4 104 112 120 128 136 144 152 160
5 105 113 121 129 137 145 153 161
6 106 114 122 130 138 146 154 162
7 107 115 123 131 139 147 155 163
8 108 116 124 132 140 148 156 164
Uscita
Ingresso
Tabella di indirizzi per i tasti
Si prega di fare attenzione, il diodo deve venire installato in
direzione di blocco verso l’uscita.
Esempio Button 1: 9 ingresso collegata all’uscita 1 = Indirizzo
del 101
1 (Uscita)
9
(Ingresso)
1 (Uscita)
9
10
11
12
Tasto 1 = 101
2 (Uscita)
Tasto 2 = 102
Indirizzamento il tasto
(Ingresso)
Taster
1 - 8
9 - 16
18 - 24
25 - 32
Tasto 9 = 109
Tasto 25 =125
Tasto 26 = 126
