42

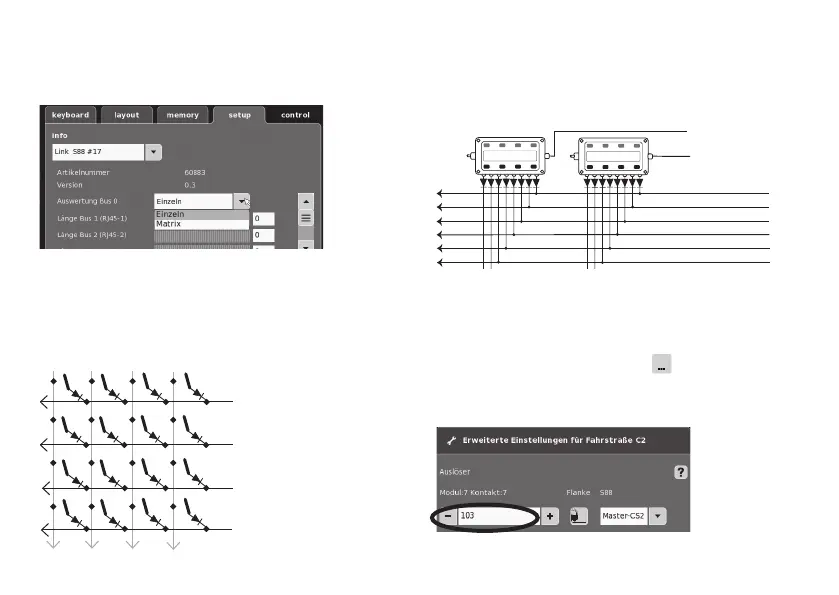

Aansluiten schakelkastjes
Er kunnen max. 8 schakelkastjes (ingang 9-16) aangesloten
worden.
De instellingen worden in de conī·guratiemodus van het
memory gemaakt (zie gebruiksaanwijzing Central Station).
Nu moet aan elke knop een rijweg toegewezen worden.
Let er op dat de rijwegen in de memory op automaat bedrijf
ingesteld zijn.
De toewijzing gebeurd met de toets
in de uitgebreide
instellingen voor de rijwegen.
Invoer voorbeeld:
U voert eerst het adres van de drukknop in (Zie tabel op blz 13).
9
1
2
3
4
10
5
6
Ingang
Uitgang
Contact 1-8 (uitgang)
kolommen
Contact 9-16 (ingang) rijen
1
2
3
4
9
10
11
12
Benutten als drukknoppen-matrix (schakelpaneel):
Wilt u de L88 gebruiken voor een drukknoppen-matrix, dan
moeten de volgende instellingen uitgevoerd worden.
Door de instelling matrix kunnen max. 64 drukknoppen (32
magneetartikelen of 64 rijwegen) ondersteunt worden. Voor
de opbouw is per drukknop een diode 1N4148 nodig. Let op de
inbouwrichting.
