68
nu kan man ställa in enskilda data.
• Utvärdering Bus 0 (direkt Bus till L88), inställning av
enskilda = 16 anslutningskontakter inställning av matris =
upp till 64 knappar
• Längd Bus 1-3
Här anges hur många S88 som anslutits till respektive
Bus (max 31).
• Tidscykel Bus 1-3
Inställning av frågecykler för S88 Bussar i ms (min 10ms -
max 1000 ms). (Fabriksinställning 100 ms).
• Bit-tid S88
Inställning av svarscykel (fabriksinställning 167µs)
• Tidscykel (Link 88) för kontakt 1 - 16
Link-kontakternas frågecykel vid användning som spår-
kontakt 1 - 16.
• Tangentbord för tidscykler
Frågecykel vid användning som tangentbord (fabriks-
inställning 67ms).
• Tangentbordskolumner
Inskrivning i kolumner (max 8) i tangentbordets matris
Konfi guration av L88

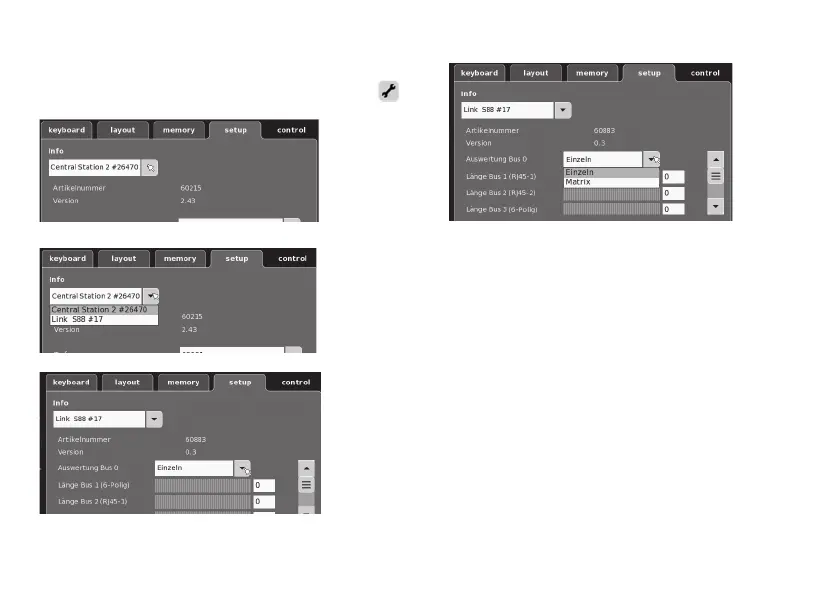

Innan L88 tas i bruk måste den först konfi gureras. För detta
går man på CS in på setup/info, nu med verktygssymbolen
i konfi gurationsläge. Samtliga följande bilder är
exempel:
Man klickar på Info
Man väljer sedan Link S88#17,
