Marklin Digital 60883 - Uso como Matriz de Teclas

52
Conexionado del pupitre de mando de agujas
Es posible conectar un máximo de 8 pupitres de mando de
agujas (entradas 9-16)
La configuración se realiza en el modo Configuración del Memo-
ry (véanse Instrucciones de la Central Station)
Ahora debe asignarse a cada tecla un itinerario. Tenga presente
que los itinerarios en el Memory están configurados a Modo
Automático.
La asignación se realiza mediante la tecla
en la configuraci-
ón de opciones avanzadas de itinerario.
Ejemplo de configuración: Introduzca primero la dirección
asignada a la tecla (Ver tabla en página 53).
9
1
2
3
4
72720 / 72729 / 7272
10
5
6
7
8
Entrada
Salida
Contacto 1-8 (salida)
columnas de teclado
Contacto 9-16 (entrada)
filas de teclado
1
2
3
4
9
10
11
12

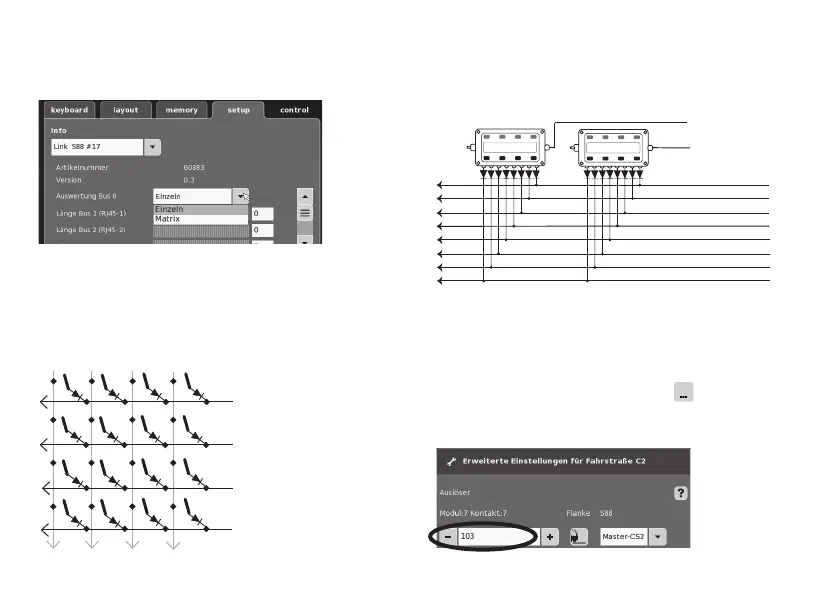

Uso como matriz de teclas (pupitre de mando de agujas)
Si desea utilizar el L88 para una matriz de teclas, debe
realizar la siguiente configuración.
Mediante la configuración de matriz se puede soportar un
máx. de 64 pulsadores (32 artículos electromagnéticos o 64
itinerarios). Para el montaje, se necesita por cada pulsador
un diodo adicional 1N4148. Tener presente el sentido de
montaje.
