Hensigtsmæssig anvendelse
• Tilbagemeldingsmodulet L88 er udviklet til forbindelse
med Centralstationerne (CS3) 60216/60226, (CS2)
60213/60214/60215 fra softwareversion 3.8.xx og højere.
•
Forbindelse med tilbagemeldingsmodulerne 6088/60880/60881
og 60882 sker via ovennævnte Centralstation.
• Tilbagemeldingsmodulet L88 Link er et tilbagemeldings-
modul med 16 meldingskontakter til Märklin H0-mellemle-
derskinnereller 2L skinner (Spor 1, Trix H0, Minitrix) med
Reed kontakter.
• Eller forbindelse af op til 64 taster.
Sikkerhedshenvisninger
• Spændingsforsyningen til L88 Link må udelukkende ske
via forsyningsdelene 66360 eller 66201.
• Forbindelsesopgaver på tilbagemeldingsmodulet L88 Link
må udelukkende ske i spændingsfri tilstand.
• ADVARSEL! Funktionsbetingede skarpe kanter og spidser.
• Boliger må ikke åbnes.
• Tilbagemeldingsmodulet L88 Link er udelukkende egnet til
anvendelse i tørre rum.
Vigtige bemærkninger
• Betjeningsvejledningen er en del af produktet og skal
derfor opbevares og følge med, hvis produktet gives
videre.
• I tilfælde af reparationer ret da henvendelse til din
Märklin-forhandler
• Garanti ifølge vedlagte garantibevis.
• Bortskafning: www.maerklin.com/en/imprint.html
1
2 3
4
5
6
7
8
T
T
9
10
11
12
13
14
15
16
Bus 1 Bus 2Bus 3
12V
5V
S88 Link

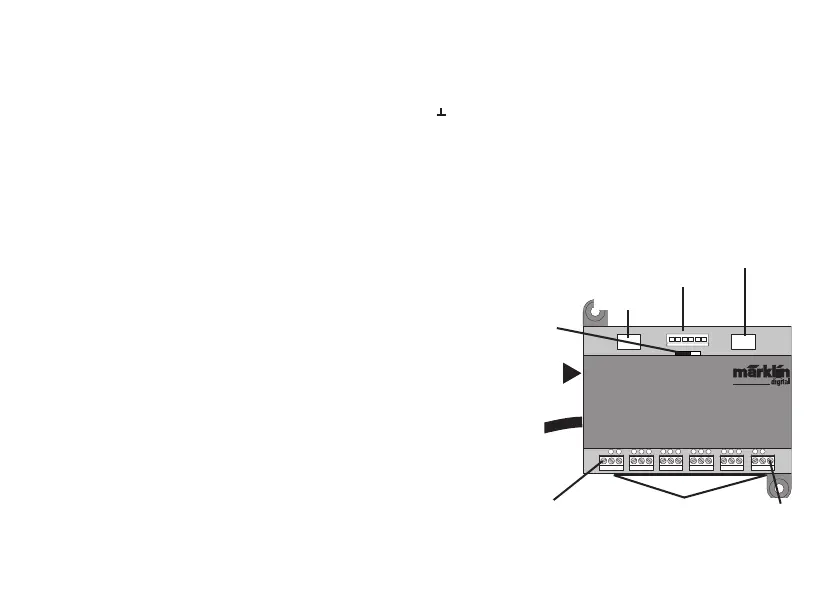

Ind- og udgange på Link 88
Strømforsyning: Forsyningsdel 66360 eller 66201.
Tilslutning til Centralstation / terminal:
Massetilbageførsel (ved anvendelse som tilbagemelder)
1-16 kontaktforbindelse (Märklin H0 mellemlederskinne
eller taster)
Bus 1 60881 eller 60882
Bus 2 60881 eller 60882
Bus 3 60880 og/eller 6088
Kontakt til strømforsyning på S88 moduler med 5V eller 12V.
60880/6088
60881/60882
60881/60882
Central Station /
Terminal
Strømforsyning
66360 eller 66201
Massetilba-
geførsel
Skinne eller taster
Massetilba-
geførsel
Kontakt strømforsyning
S88/S88AC/S88DC
