33

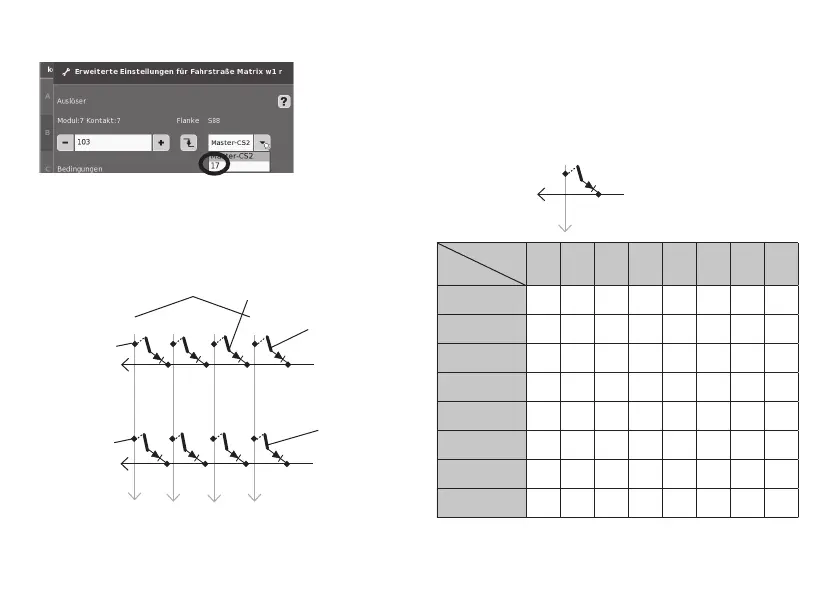

Puis saisissez l’appareil affecté (ici 17).
Vérifiez les saisies puis confirmez avec le crochet vert. Con-
firmez l’écran qui s’affiche en appuyant sur le flèche bleue.
Vous pouvez ensuite configurer d’autres trajets ou terminer
et confirmer avec le crochet vert.
9 10 11 12 13 14 15 16
1 101 109 117 125 133 141 149 157
2 102 110 118 126 134 142 150 158
3 103 111 119 127 135 143 151 159
4 104 112 120 128 136 144 152 160
5 105 113 121 129 137 145 153 161
6 106 114 122 130 138 146 154 162
7 107 115 123 131 139 147 155 163
8 108 116 124 132 140 148 156 164
Sortie
Entrée
Tableau d’adresses pour les touches
Attention : la diode doit être montée sens non passant vers la
sortie.
Exemple touche 1 : 9 entrée connectée à la sortie 1 =
adresse 101.
1 (Sortie)
9
10
11
12
Touche 1 = 101
2 (Sortie)
Touche 2 = 102
Adresse la touche (exemple) :
(Entrée)
Touche
1 - 8
9 - 16
18 - 24
25 - 32
Touche 9 = 109
Touche 25 =125
Touche 26 = 126
1 (Sortie)
9
(Entrée)
