Martin MAC 575 Krypton User Manual

CONNECTIONS
AC power input . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 m integral cable without power plug
DMX data in/out. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3-pin and 5-pin locking XLR
ELECTRICAL
AC power . . . . 200-240 V nominal, 50/60 Hz (user-configurable voltage and frequency settings on ballast)
Main fuse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 amp slow blow
Typical power and current
200 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 788 W, 4.1 A, PF 0.972
200 V, 60 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 778 W, 4.1 A, PF 0.963
208 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 797 W, 4.0 A, PF 0.960
230 V, 50 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 817 W, 3.7 A, PF 0.981
230 V, 60 Hz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 804 W, 3.9 A, PF 0.907
240 V, 50 Hz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 813 W, 3.5 A, PF 0.976
Measurements made at nominal voltage. Allow for a deviation of +/- 10%.
OPTICS
Spread angle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14° - 30° (focused on open gobo)
Focal length . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .46 - 100 mm
THERMAL
Maximum ambient temperature (T
a
) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40° C (104° F)
Maximum surface temperature . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 160° C (320° F)
Cooling. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Filtered forced air, temperature regulated
Total heat dissipation (calculated, +/- 10% at 230 V, 50 Hz) . . . . . . . . . . . . . . . . . . . . . . . . . . 2800 BTU/hr

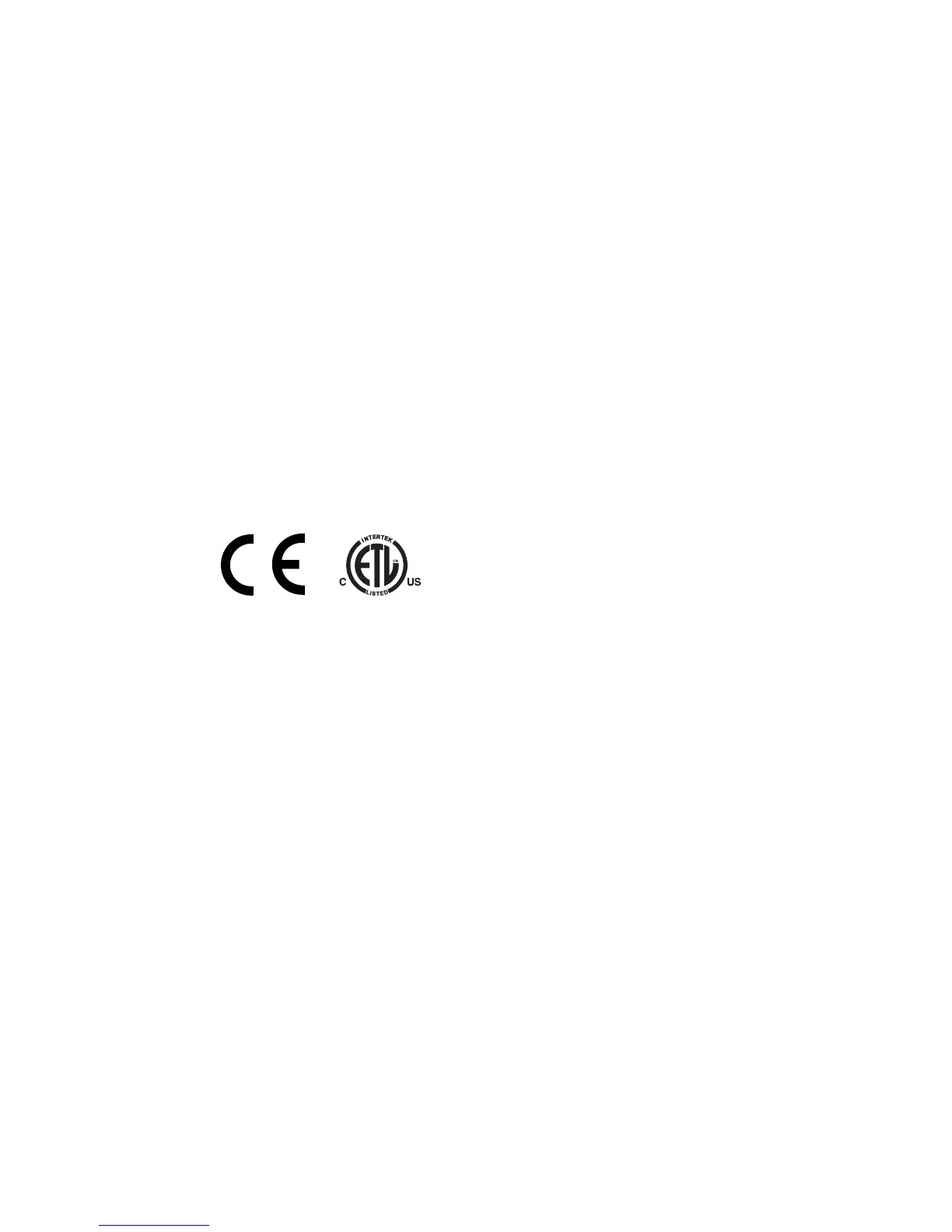

APPROVALS
EU safety . . . . . . . . . . . . . . . . . . . . . EN 60598-1, EN 60598-2-17
EU EMC. . . . . . . . . . . . . . . .EN 55 015, EN 55 103-1, EN 61 547
US safety . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ANSI/UL 1573
Canadian safety . . . . . . . . . . . . . . . . . . . . . . . CSA C22.2 No. 166
INCLUDED ITEMS
GE CSR 575/S/DE/70 lamp (installed)
Two omega clamp attachment brackets with quarter-turn fasteners . . . . . . . . . . . . . . . . 2 x P/N 91602001
User manual . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 35000206
ACCESSORIES
Half-coupler clamp. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 91602005
G-clamp . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 91602003
MAC 500/550/575//700™ stock gobos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . see www.martin.com
SPARE PARTS
Head (side) air filter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 20800170
10 AT main fuse. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 05020025
RELATED ITEMS
Martin Universal USB/DMX Interface Box™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 90702045
ORDERING INFORMATION
MAC 575 Krypton™ Low Noise, black, in cardboard packing case. . . . . . . . . . .. . . . . . . . .. P/N 90216100
MAC 575 Krypton™, white, in cardboard packing case. . . . . . . . . . . . . . . . . . . . . . . . . . . . . P/N 90216030
