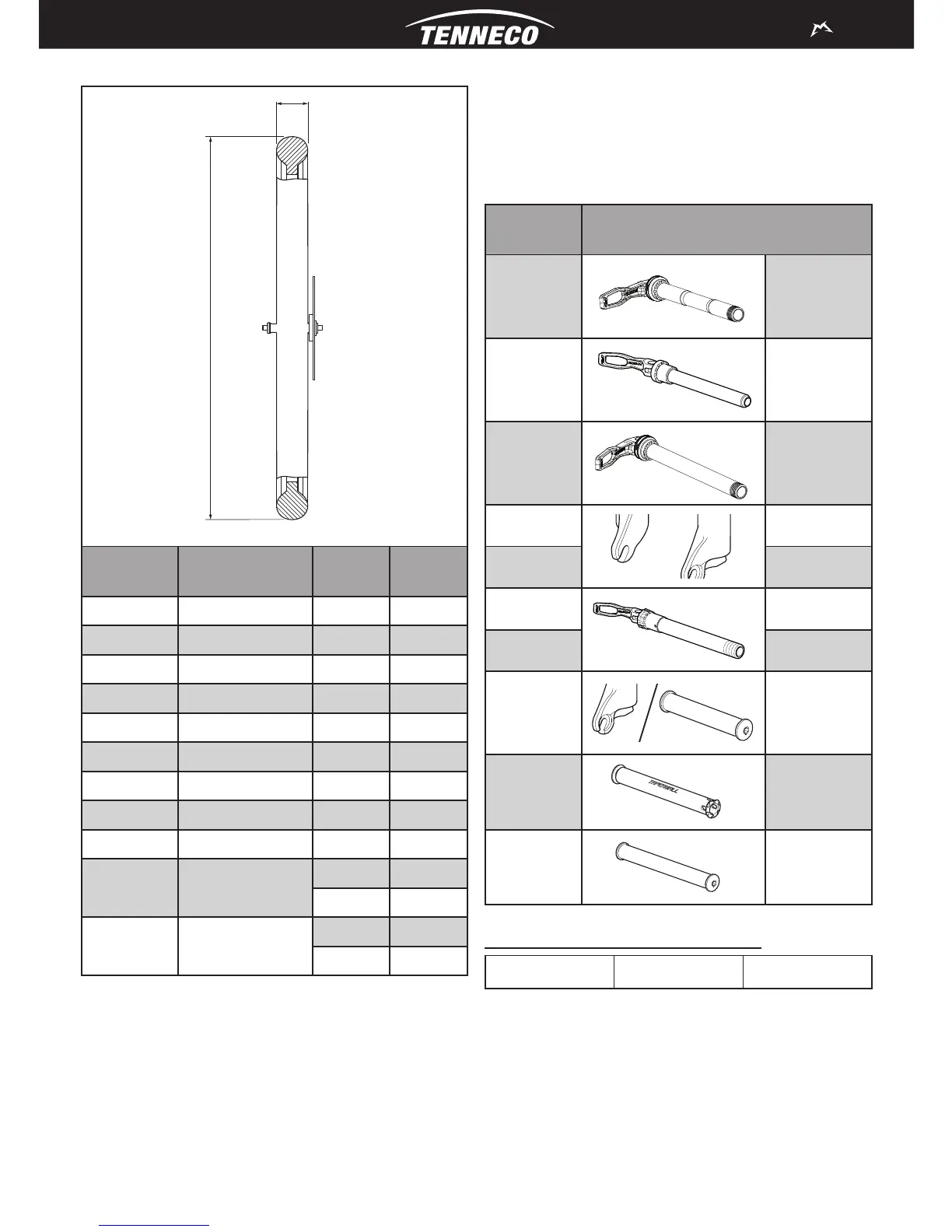

3.3 Montage des Laufrades
D
L
Gabel Laufradkompatibilität L max D max
320 29” 29” 65 mm 750 mm
320 27,5” 27,5” 65 mm 710 mm
CORSA 26” 60 mm 684 mm
MARATHON 26” 60 mm 684 mm
44 29” 58 mm 744 mm
350 27,5” 65 mm 724 mm
55 26” 65 mm 692 mm
SLOPE CR 26” 65 mm 692 mm
DIRT JUMPER 26” 60 mm 684 mm
380 26” / 27,5”
75 mm 712 mm
68 mm 724 mm
888 26” / 27,5”
75 mm 712 mm
60 mm 720 mm
Tabelle 5 - Max. Radgröße
Muss überprüft werden, ob der Abstand zwischen dem
aufgepumpten Reifen und der Unterseite der unteren Gabelbrücke,
wenn die Holme bis zum Endanschlag zusammengedrückt sind,
mindestens vier (4) mm beträgt.
Vor jeder Benutzung, muss überprüft werden:
ob die Reifen frei drehen;•
ob es irgendwelche Berührung zwischen der Gabelbrücke und •
der Bremsanlage gibt.
3.4 Einspannsystem Radachse
Folgende Einspannsysteme an der Radachse können an Monolite
Gabeln Verwendung fi nden:
9mm QR,•
QR15 oder QR20 Schnellspanner,•
ø20mm Stekachse.•
Model Laufradachse
320
QR15
44
QR15
350
QR15
CORSA 9QR
MARATHON 9QR
55 QR20
SLOPE CR QR20
DIRT JUMPER 9QR - ø20mm
380
ø20mm
888
ø20mm
Tabelle 6 - Radbefestigungssysteme
3.4.1 - 9mm QR Gabel: Laufradadbefestigung
CORSA MARATHON DIRT JUMPER
Das Rad nach den Anleitungen des Herstellers montieren.
Für den einwandfreien Betrieb der Gabel muss man nach der
Radmontage:
die Ausrichtung Gabel-Rad überprüfen, indem man die Holme ein •
paar vollständige Federwege ausführen lässt. Das Rad darf keinen
Teil der Gabel berühren oder ihm auch nur nahe kommen;
das Vorderteil des Fahrrads vom Boden anheben und das Rad •
einige Drehungen ausführen lassen, um die richtige Ausfl uchtung
und den Abstand zur Scheibenbremse oder zu den Backen der
VBrakes zu kontrollieren. Für die korrekten Werte siehe die
Betriebsanleitung der Bremsanlage.
