3.4.2 - ø20mm Steckachse: Laufradbefestigung
DIRT JUMPER 888
Damit die Gabel richtig funktioniert, muss das Rad montiert werden
wie nachfolgend beschrieben:
Das Rad zwischen die beiden Holme einsetzen.•
Die Mitte des Rads mit den beiden Radachsen ausrichten (siehe •
3A in Abbildung 3).
Die Radachse durch die rechte Radaufnahme, das Rad und die •
linke Radaufnahme schieben (siehe 3A in Abbildung 3).
Die Radachse mit dem vorgesehenen Moment (• 15±1Nm)
anziehen, dazu mit zwei 6mm-Inbusschlüssel an der
Bolzenkappe drehen (siehe 3A in Abbildung 3).
Die richtige Gabel-Laufradausrichtung sollte kontrolliert •
werden. Um dies zu tun, muss die Gabel zunächst mehrere
Male zusammen gedrückt werden. Das Laufrad sollte weder
die Gabel irgendwo berühren noch sehr nah an die Gabel
herankommen. Danach sollte das Vorderrad angehoben werden
und ein paar Mal gedreht werden, um die korrekte Ausrichtung
zu der Scheibenbremse sicher zu stellen. Das Laufrad sollte
weder seitlich noch nach oben oder unten ausschlagen. Um die
geeigneten Eigenschaften der Scheibenbremse sicherzustellen,
sollte die Bedienungsanleitung der Scheibenbremse begutachtet
werden.
Bei der DIRT JUMPER Serie muss die Schraube, die sich •
an jeder Achsaufnahme befi ndet, mit dem empfohlenen
Drehmoment (6±1Nm) mit Hilfe eines 4mm Inbusschlüssel
(siehe 3B in Abbildung 3) angezogen werden.
Bei der 888 Serie muss die Schraube, die sich an jeder •
Achsaufnahme befi ndet, mit dem empfohlenen Drehmoment
(6±1Nm) in der Reihenefolge “1-2-1” mit Hilfe eines 4mm
Inbusschlüssel (siehe 3C in Abbildung 3) angezogen werden.
6 mm
15±1 Nm
3A
4 mm
6±1 Nm
3B
4 mm
6±1 Nm
3B
4 mm
6±1 Nm
3C
4 mm
6±1 Nm
3C

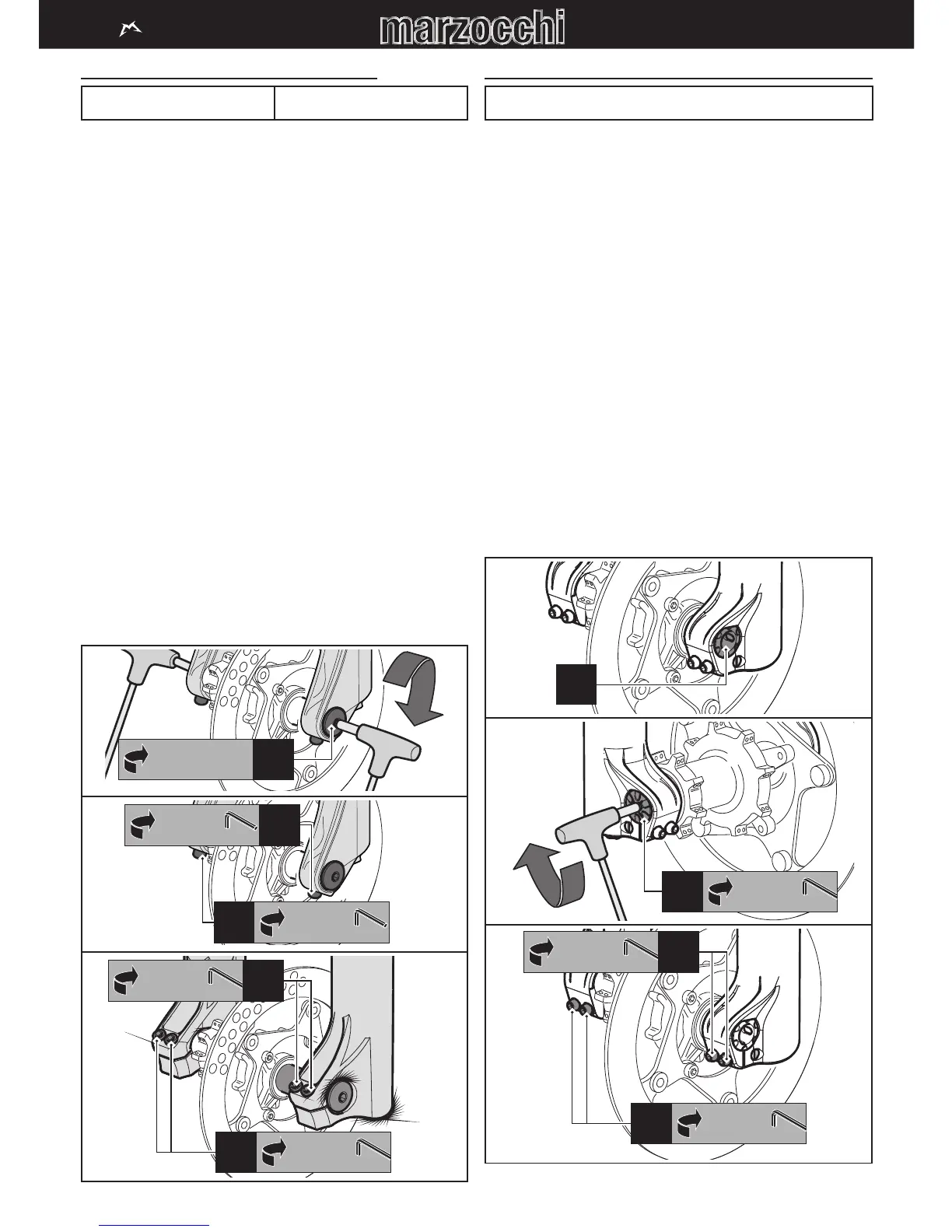

Abbildung 3 - ø20mm Steckachse: Laufradbefestigung
3.4.3 - ø20mm Taperwall Steckachse: Laufradbefestigung
380
Damit die Gabel richtig funktioniert, muss das Rad montiert werden
wie nachfolgend beschrieben:
Das Rad zwischen die beiden Holme einsetzen.•
Die Mitte des Rads mit den beiden Radachsen ausrichten (siehe •
4A in Abbildung 4).
Die Radachse durch die linke Radaufnahme, das Rad und die •
rechte Radaufnahme schieben (siehe 4A in Abbildung 4).
Die Radachse mit dem vorgesehenen Moment (• 15±1Nm)
anziehen, dazu mit einem 6mm-Inbusschlüssel an der
Bolzenkappe drehen (siehe 4B in Abbildung 4).
Die richtige Gabel-Laufradausrichtung sollte kontrolliert •
werden. Um dies zu tun, muss die Gabel zunächst mehrere
Male zusammen gedrückt werden. Das Laufrad sollte weder
die Gabel irgendwo berühren noch sehr nah an die Gabel
herankommen. Danach sollte das Vorderrad angehoben werden
und ein paar Mal gedreht werden, um die korrekte Ausrichtung
zu der Scheibenbremse sicher zu stellen. Das Laufrad sollte
weder seitlich noch nach oben oder unten ausschlagen. Um die
geeigneten Eigenschaften der Scheibenbremse sicherzustellen,
sollte die Bedienungsanleitung der Scheibenbremse begutachtet
werden.
Die Schrauben an den beiden Radaufnahmen mit einem 4mm-•
Inbusschlüssel mit dem vorgesehenen Moment (6±1 Nm) in der
Reihenfolge “1-2-1” anziehen (siehe 4C in Abbildung 4)
4A
6 mm
15±1 Nm
4B
4 mm
6±1 Nm
4C
4 mm
6±1 Nm
4C
Abbildung 4 - ø20mm Taperwall Steckachse: Laufradbefestigung
