2 CARATTERISTICHE GENERALI
Il gruppo elettrogeno è stato progettato per l'impiego in
campo marino e utilizza motorizzazioni di alta affidabilità
del tipo diesel 1500/1800 giri con raffreddamento ad aria/
acqua. Particolare attenzione è stata posta al grado di
protezione dagli agenti esterni, alla salvaguardia del moto-
re e alla tutela delle parti elettriche da sovraccarichi e
sovratemperature adottando sistemi automatici in grado di
arrestare il gruppo in caso di anomalie di funzionamento.
Il gruppo elettrogeno risulta essere particolarmente silen-
zioso grazie ad una cofanatura insonorizzante, coibentata
internamente, e ad un avanzato sistema d'insonorizzazio-
ne dello scarico dei fumi di combustione.
Gli alternatori impiegati sono del tipo sincrono autoeccitato.

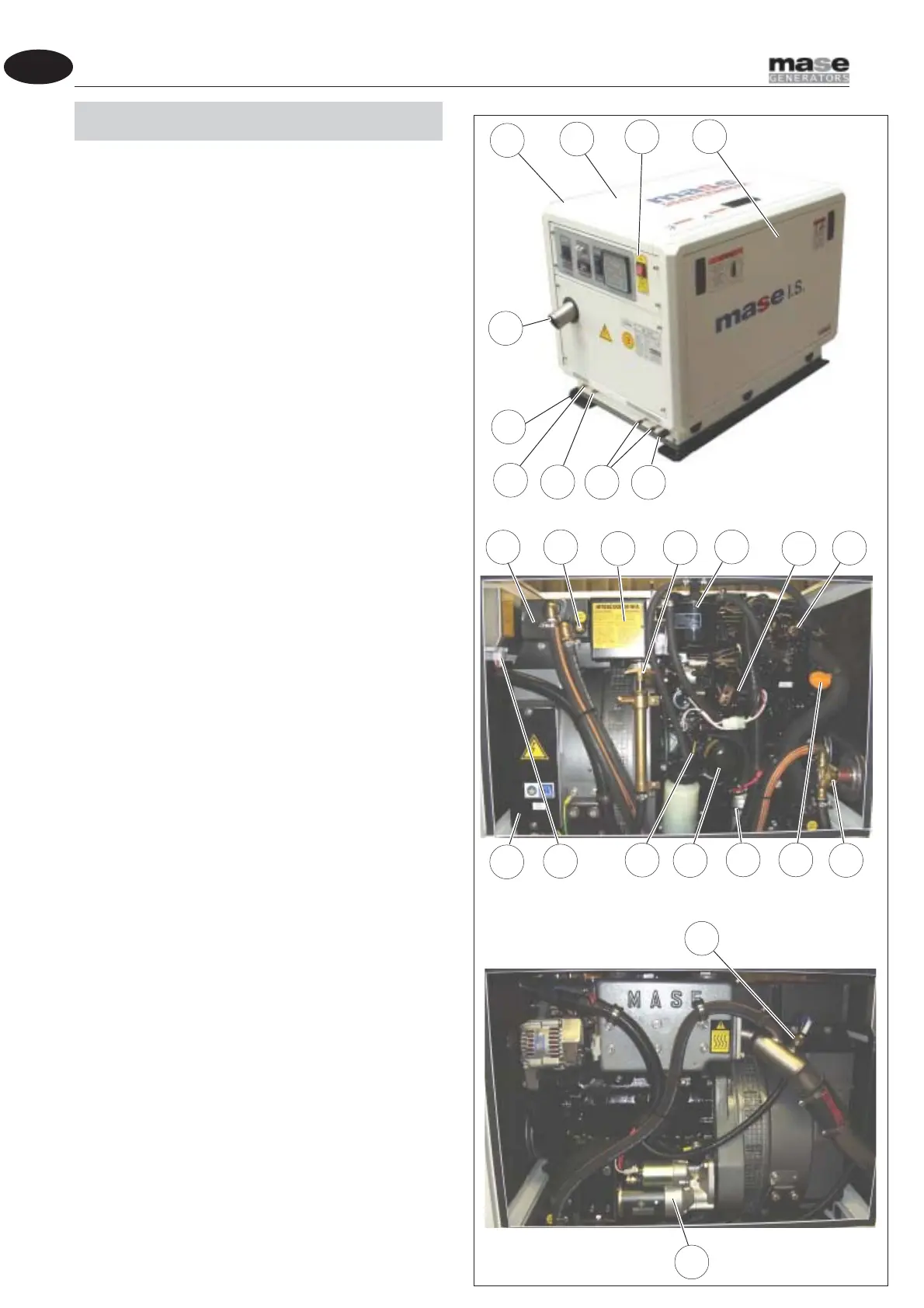

2.1 COMPOSIZIONE DEI GRUPPI ELETTROGENI
I gruppi elettrogeni sono composti essenzialmente dai
seguenti componenti:
1 - Cassa insonorizzante
2 - Portello di accesso superiore
3 - Portello di accesso laterale
4 - Portello collegamento linea elettrica
5 - Staffe di ancoraggio
6 - Interruttore di emergenza
7 - Raccordo scarico fumi e acqua di raffreddamento
8 - Raccordo collegamento presa acqua mare
9 - Raccordi di collegamento al serbatoio carburante
10 - Filtro aria motore
11 - Tappo carico / controllo olio
12 - Pompa estrazione olio
13 - Filtro olio
14 - Filtro gasolio pompa carburante
15 - Pompa acqua mare
16 - Pompa carburante
17 - Scambiatore di calore acqua/aria
18 - Sonda alta temperatura motore
19 - Sonda alta temperatura miscelatore gas/acqua
20 - Motorino di avviamento
21 - Vite di regolazione giri del motore
22 - Morsetto (+) di collegamento alla batteria
23 - Morsetto (-) di collegamento alla batteria
24 - Connettore pannello di comando a distanza
25 - Anodi zinco
26 - Scambiatore di calore acqua/acqua
