Mase Generators IS 9 - 10 Schemi Elettrici; Schema Elettrico IS 9

IS 9
- 45
I
I
Cod.45846

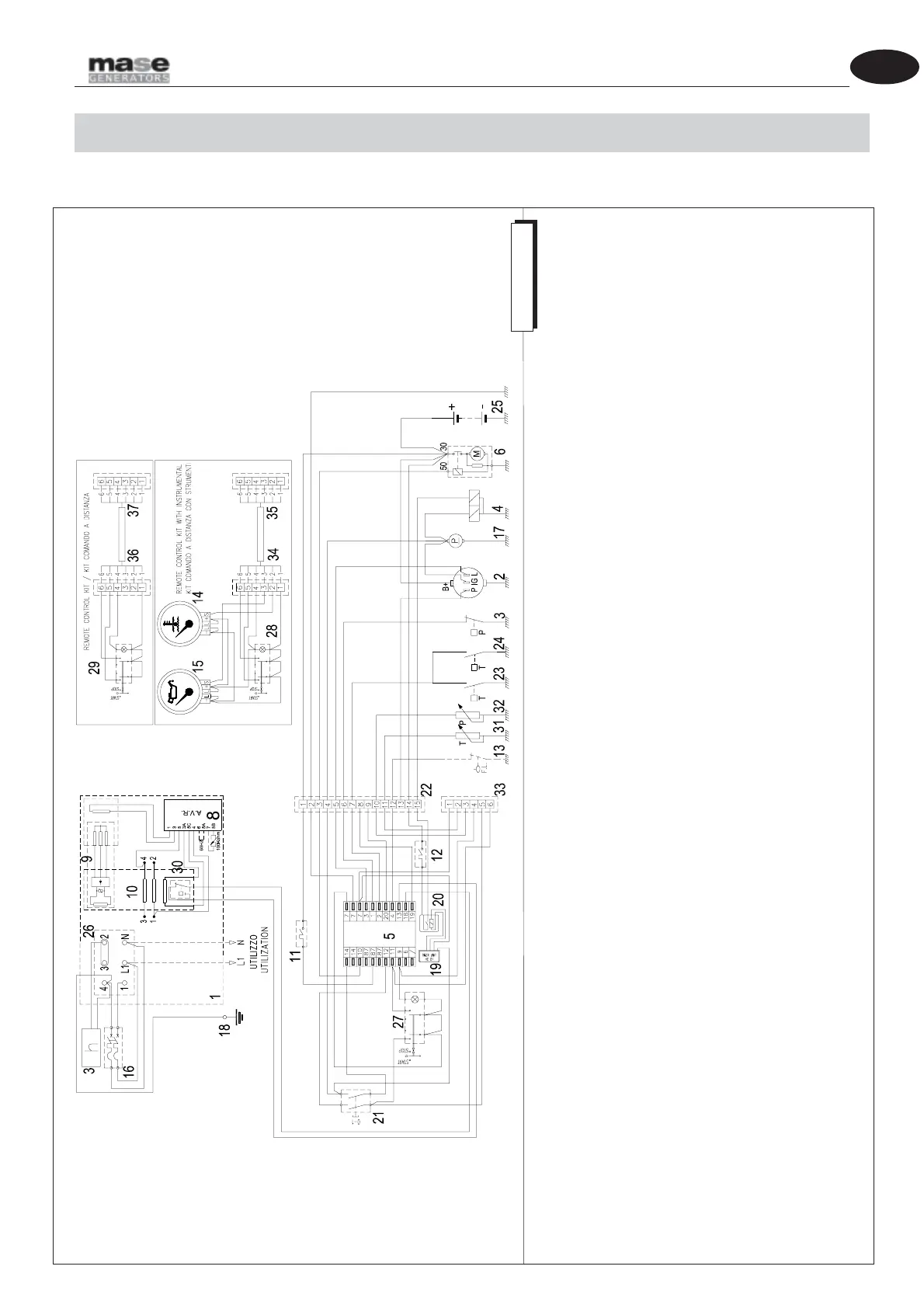

10.1 SCHEMA ELETTRICO IS 9
10 SCHEMI ELETTRICI
14 STRUMENTO INDICATORE
TEMPERATURA
15 STRUMENTO INDICATORE
PRESSIONE OLIO
16 MAGNETOTERMICO 2P 17 POMPA COMBUSTIBILE 18 COLLEGAMENTO DI TERRA 19 UNITA TIMER 20 RELE’ 21 INTERRUTTORE 0 / 1 22 CONNETTORE 15P 23 TERMOSTATO MOTORE 24 TERMOSTATO MOTORE 25 BATTERIA 26 MORSETTIERA
ALTERNATORE
1 ALTERNATORE 2 ALTERNATORE RICARICA
BATTERIA
3 CONTAORE 4 ELETTROMAGNETE STOP 5 MODULO PROTEZIONE
MOTORE
6 MOTORINO DI AVVIAMENTO 7 PRESSOSTATO OLIO 8 REGOLATORE ELETTRONICO DI
TENSIONE
9 ROTORE 10 STATORE 11 TERMICO 12 TERMICO 13 GALLEGGIANTE DISPERSIONE
CARBURANTE
27 PULSANTE START-STOP 28 PULSANTE START-STOP 29 PULSANTE START-STOP 30 TERMOSTATO ALTERNATORE 31 SENSORE TEMPERATURA 32 SENSORE PRESSIONE OLIO 33 CONNETTORE 6P 34 CONNETTORE 6P 35 CONNETTORE 6P 36 CONNETTORE 6P 37 CONNETTORE 6P
