IS 9
- 33
I
I
1
2
FUSE 6.3 A
5x20
4
5

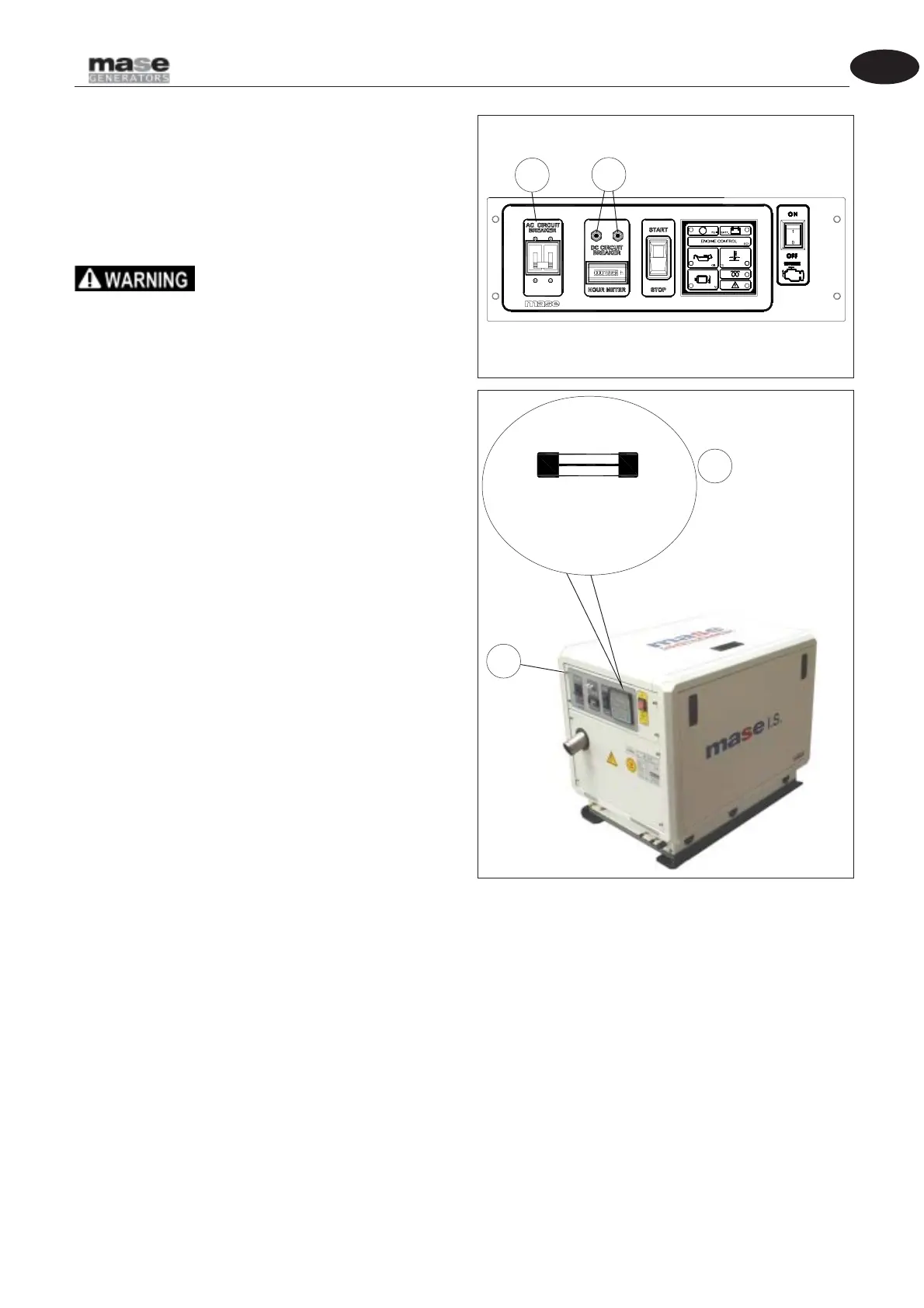

5.2 PROTEZIONE DA CORTOCIRCUITO E SOVRACCARICO
Il gruppo elettrogeno è protetto da cortocircuito e sovrac-
carico elettrico. Un interruttore magnetotermico bipolare
(rif.1) interrompe l'erogazione della corrente elettrica al
verificarsi di un cortocircuito o quando la corrente elettri-
ca erogata supera il valore nominale.
Per ripristinare l'erogazione della corrente è neces-
sario prima rimuovere la causa che ne ha provocato
l'intervento, poi scollegare gli utilizzi e riportare la
leva del magnetotermico in posizione 'ON'.
5.3 PROTEZIONE DA CORTOCIRCUITO DELL'IMPIANTO
ELETTRICO
IN BASSA TENSIONE.
L’impianto elettrico in bassa tensione è protetto da 2
interruttori termici (rif.2), il loro intervento arresta il
gruppo elettrogeno.
Il primo interruttore termico arresta il gruppo elettrogeno,
spegne tutte le spie di segnalazione e impedisce l’avvia-
mento.
Il secondo interruttore termico interviene arrestando il
gruppo elettrogeno quando è in avaria l’elettromagnete
del gruppo.
N.B. non impedisce il comando START, le spie del
modulo sono attive. Premere l’interruttore termico per
ripristinare il contatto.
5.4 FUSIBILI
!!
!!
!
- Fusibile modulo protezione
Sul circuito stampato del modulo protezione motore è
presente un fusibile (rif.4) a protezione dello stesso.
Per accedervi è necessario rimuovere il pannello
frontale svitando le 4 viti (rif.5).
