3.5.4 SISTEMA DI SCARICO
Il sistema di scarico “gas di combustione/acqua” del
generatore deve essere indipendente da quello dei mo-
tori principali dell’imbarcazione.
Vedi schemi installazione.
La lunghezza del tubo dal punto più alto del
condotto di scarico alla marmitta non deve supe-
rare 2m (6.6ft). Questo per evitare che allo spegni-
mento del gruppo, l'acqua rimasta nel condotto di
scarico possa rifluire al motore dopo aver riempito
la marmitta a barilotto.
Marmitta a barilotto (capacità 3.5litri - 0.92gal).
Attenua la rumorosità dello scarico ed impedisce il
riflusso dell'acqua verso il motore. Si consiglia di
installare la marmitta a non più di 1m (3.3ft). dal
generatore e di posizionarla ad una altezza uguale o
inferiore a quella del basamento del generatore.
Silenziatore.
Riduce ulteriormente la rumorosità. Si consiglia di
installarlo ad una distanza non superiore ad 1m (3.3ft)
dal bocchettone di scarico a mare.
Bocchettone di scarico a mare.
Va installato in posizione tale da essere sempre sopra
il livello del mare.
Separatore acqua/gas.
Separa l’acqua dai gas riducendo la rumorosità allo
scarico ed eliminando il tipico effetto pulsante dell’ac-
qua miscelata ai gas.
Il monossido di carbonio può provocare forti nausee,
svenimenti, o la morte. Non utilizzare tubature in
rame all’interno di impianti di scarico diesel. Lo zolfo
presente negli scarichi diesel provoca un
deterioramento dell’impianto, portando a perdite dei
gas di scarico o di acqua.
Il monossido di carbonio può provocare forte
nausea, svenimenti, o la morte.
Per la sicurezza degli occupanti dell’imbarcazione,
installare un rilevatore di monossido di carbonio.
Quando si installa il gruppo generatore o vi si effettuano
operazioni di manutenzione, usare le presenti
precauzioni. Non installare i tubi di uscita dei gas di
scarico in luoghi dove i gas stessi possono essere
convogliati attraverso oblò, sfiatatoi, o condizionatori
d’aria. Se l’uscita dei gas di scarico si trova vicino il livello
dell’acqua, questa potrebbe entrare nell’uscita dei gas
di scarico e occludere o limitare il flusso dei gas stessi.

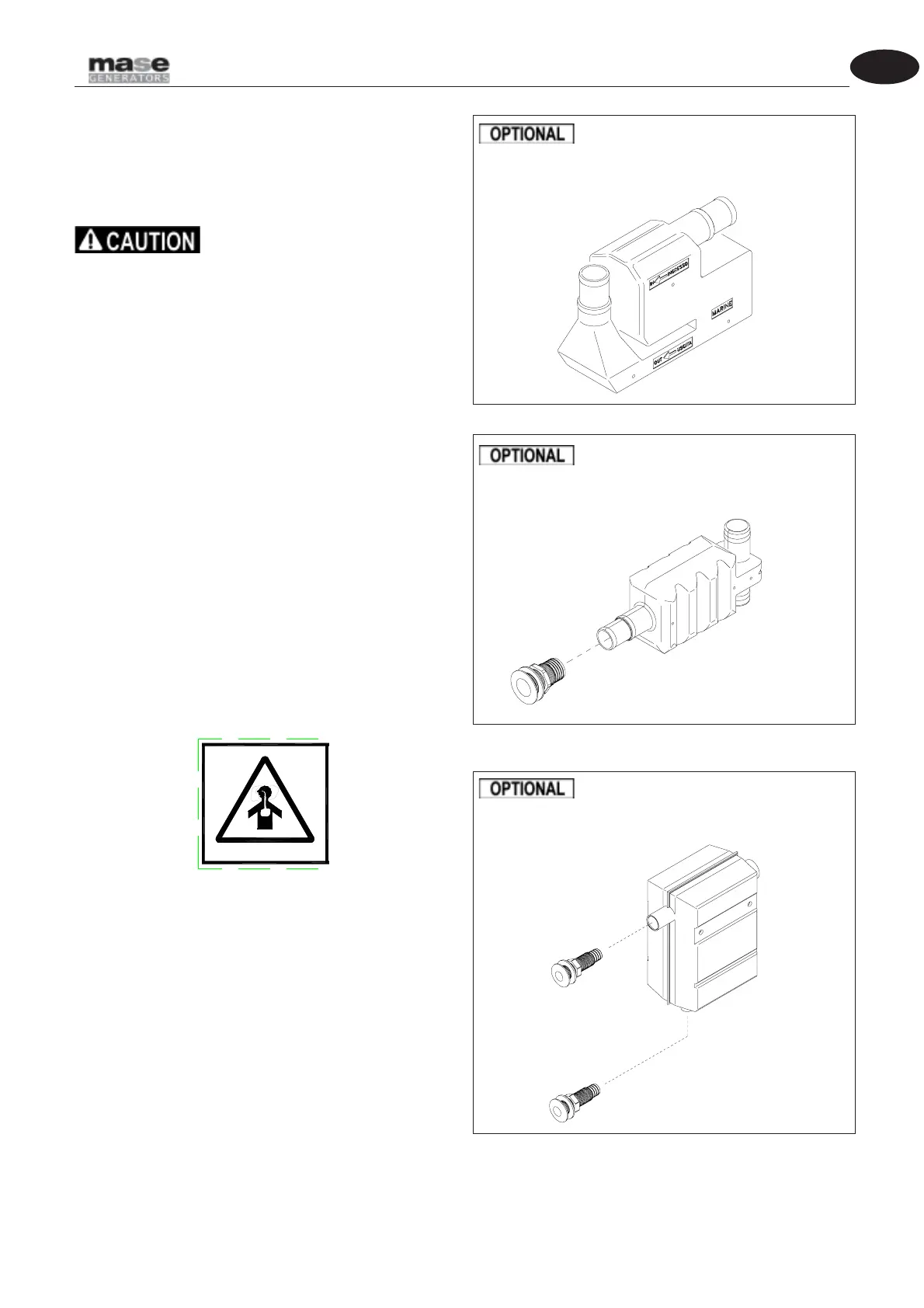

Marmitta
Silenziatore + bocchettone di scarico a mare
Separatore acqua - gas + bocchettoni di
scarico a mare
