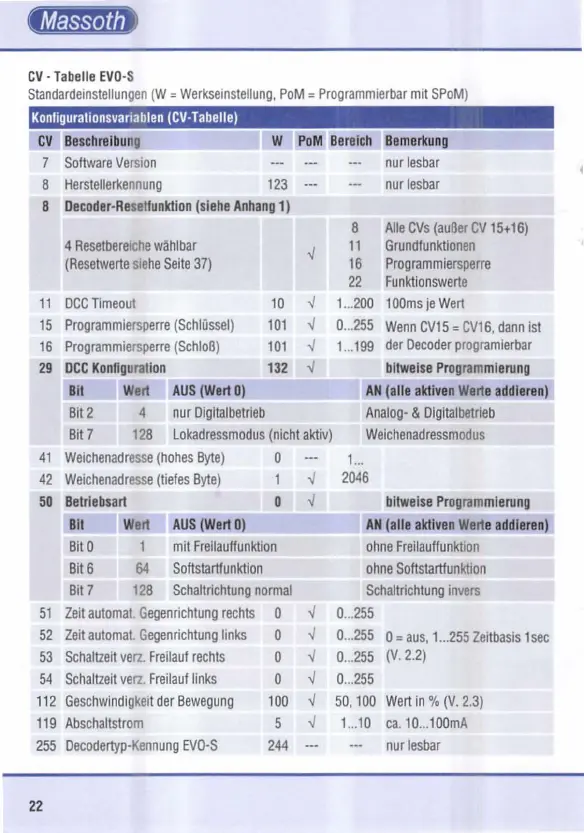

CV · Tabelle EVO·S
Standardeinstellung en ( W; Werkse i nstellung , PoM ; Programm ie rbar mit SPoM )
Konligurationsvanablen (CV·Tabelle)
CV
Beschreibun g w
PoM Bereich Bemerkung
7 Software Ver si on nur lesbar
8
Herstellerkennung 123
nur lesbar
8
Oecoder-Re setfunktion (siehe Anhang 1)
8 Alle CVs (außer CV 15+ 16)
4 Resetbere1 .he wählbar
✓
11 Grundfunktionen
(Resetwerte siehe Seite 37)
16
Programmiersperre
22 Funktionswerte
11 OCC Timeout 10
✓ 1 ... 200 100ms je Wert
15
Programmie rsp erre (Schlüssel) 101 ✓ 0 ... 255
Wenn CV15 ; CV16, dann ist
16
Programmie rsp erre (Schloß)
101
✓
1 ... 199
der Decoder programierbar
29 OCC Konfig uration 132
✓
bitweise Prog ram mierung
Bit
Wert AUS (Wert 0) AN (alle aktiven Wert e addieren)
Bit 2 4
nur Digitalbetrieb Analog • & Digitalbetrieb
Bit 7 128 Lokadre ssmo dus (nicht aktiv) Welchenadressmodu s
41 Weichenadr esse (hohes Byte)
0
1...
42
Weichenadre ss e (tiefes Byte)
1 ✓
2046
50
Betriebsart
0
✓ bitwe ise Prog ram mierung
Bit Wert AUS (Wert 0) AN (alle aktiven Wert e addieren)
BitO 1 mit Freilauffunktion ohne Freilauffunktion
Bit6
64
Softstartfunktlon
ohne Softstartfunkt1on
Bit 7 128 Schaltrichtung normal Schaltrichtung invers
51
Zelt automat. Gegenrichtung rechts
0
✓ 0 ... 255
52 Zeit automat. Gegenrichtung links
0
✓
0 ... 255
0 ; aus , 1 .. . 255 Zei tbas is 1 sec
53
Schaltzeit ve rz. Freilauf rechts
0
✓
0 ... 255
(V. 2.2)
54 Schaltzeit ve rz. Freilauf links
0
✓ 0 ... 255
112
Geschwindigke it der Bewegung
100
✓ 50 , 100 Wert in % (V. 2. 3)
119 Abschaltstrom
5
✓
1...10 ca . 10 ... 100mA
255
Decodertyp-Kennung EVO-S 244 nur lesbar
