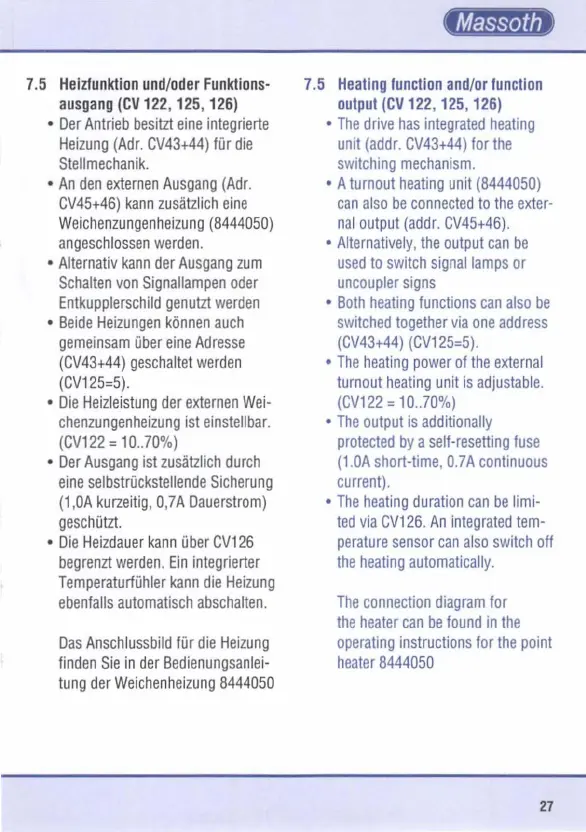

7 .5 Heizfunktion und / oder Funkt i ons-
ausgang (CV 122 , 125 , 126)
• Der Antrieb besitzt eine integrierte
Heizung (Adr. CV43+44) für die
Stellmechanik .
• An den externen Ausgang (Adr.
CV45+46) kann zusätzlich eine
W eiche n zu n ge nh ei zu ng (8444 05 0)
angeschlossen werden.
• Alternativ kann der Ausgang zum
Schalten von Signallampen oder
Entkupplerschild genutzt w erden
• Beide Heizungen können auch
gemeinsam über eine Adresse
(CV43+44) geschaltet werde n
(CV125=5).
• Die Heizleistung der externen Wei-
chenzungenhe i zung ist einstellbar.
(CV122 = 10 .. 70 %)
• Der Ausgang ist zusätzlich durch
eine selbstrückstellende Sicherung
(1 , 0A kurzeitig , 0, 7A Dauerstrom)
gesc hützt
• Die H eiz dau er kann über CV126
begrenzt werden. Ein integrierter
Temperaturfühler kann die Heizung
ebenfalls automatisch abschalten .
Das Ansch l ussbild für die Heizung
finden Sie in d er Bedienungsan l ei-
tu ng d er Weiche nh ei zu ng 8444 050
7 .5 Heating function and/or functlon
Output (CV 122, 125, 126)
• The drive has integrated heating
uni! (addr . CV43+44) for the
sw i tching mechanism .
• A turnout heating uni! (8444050)
can also be connected to the exter-
nal output (addr. CV45+46) .
• Al ternatively , the output can be
used to switch signal lamps or
uncoupler signs
• Both heating funct i ons can also be
switched togethe r via one address
(CV43+44) (CV125=5).
• The heating power of the exte rnal
turnout heating un it is adjustable .
(CV122 = 10 .. 70 %)
• The output is additionally
protected by a self-resetting fuse
(1 . 0A short-time , 0.7A continuous
current) .
• The heating duration can be limi-
ted via CV126. An integrated tem-
perature sensor can al so switch off
the heating automatically.
The connection diagram for
th e heater can be found in the
operating instructions for the po i nt
heater 8444050
27
