Massoth EVO-S - Evo-X; Position Switches

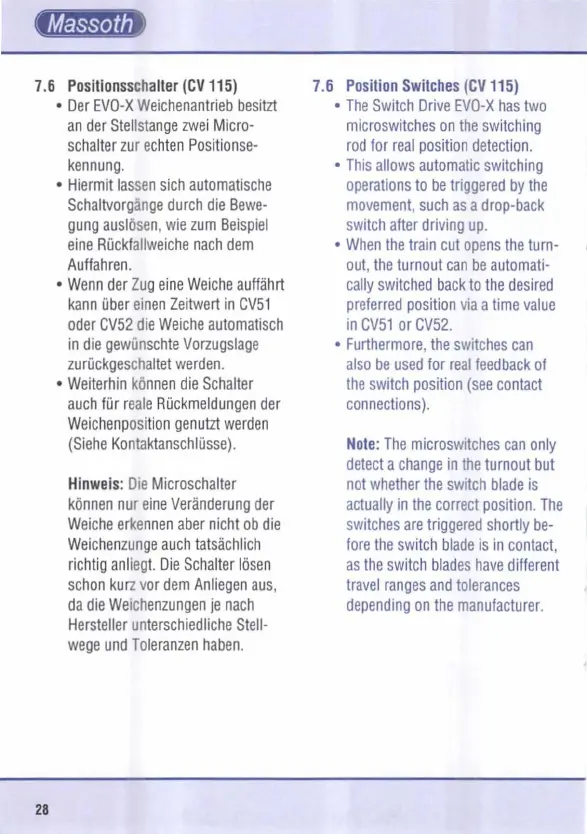

7.6 Positions scha lte r ( CV 115 )
28
• Der EVO-X W eichenantrieb besitzt
an der Stell s tange zwei Micro-
scha l ter zu r ec h te n Po sit i onse -
kennung.
• Hiermit las se n sich automatische
Schaltvorg än ge durch die Bewe-
gung ausl öse n, w ie zum Beispiel
eine Rückf all weiche nach dem
Auffahre n.
• W enn der Z ug e in e Weiche au ffä h rt
kann über ei nen Zeitwert in CV51
oder CV52 di e Weiche automatisch
in die gew ün schte Vorzugslage
zurückges ch altet werden .
• Weiterhin kö nnen die Schalter
auch für r ea le R ückme ld ungen der
Weic he np osi t ion genutzt werde n
(Siehe Kon ta ktanschlüsse) .
Hinweis: Die Microschalter
können nu r e ine Veränderung der
Weiche er ke nn en aber nicht ob die
W eic hen zunge auc h t atsäch l ich
richt ig a nl ie gt. D ie Sc h alter l ösen
schon kurz v or dem Anliegen aus ,
da die We ich enzungen je nach
Hersteller un terschiedliche Stell-
wege und To leranzen haben .
7.6 Position Switches (CV 115)
• The Switch Drive EVO-X has two
mi croswitches an the switching
rod for real posit i on detection.
• This allows automatic switching
operations to be triggered by the
movement , such as a drop-back
switch alter driving up.
• When the train cut opens the turn-
out , the turnout can be automati-
cally switched back to the desired
preferred position via a time value
in CV51 or CV52.
• Furthermore , the switches can
also be used for real feedback of
the switch positi on (see co n tact
connections) .
Note: The microswitches can only
detect a change in the turnout but
not whether the switch blade is
actually in the correct position. The
switches are triggered shortly be-
fore the switch blade is in contact,
as the switch blades have different
travel ranges and tolerances
depending an the manufacturer .
