ASSEMBLAGE
10
20
20
10
B
1

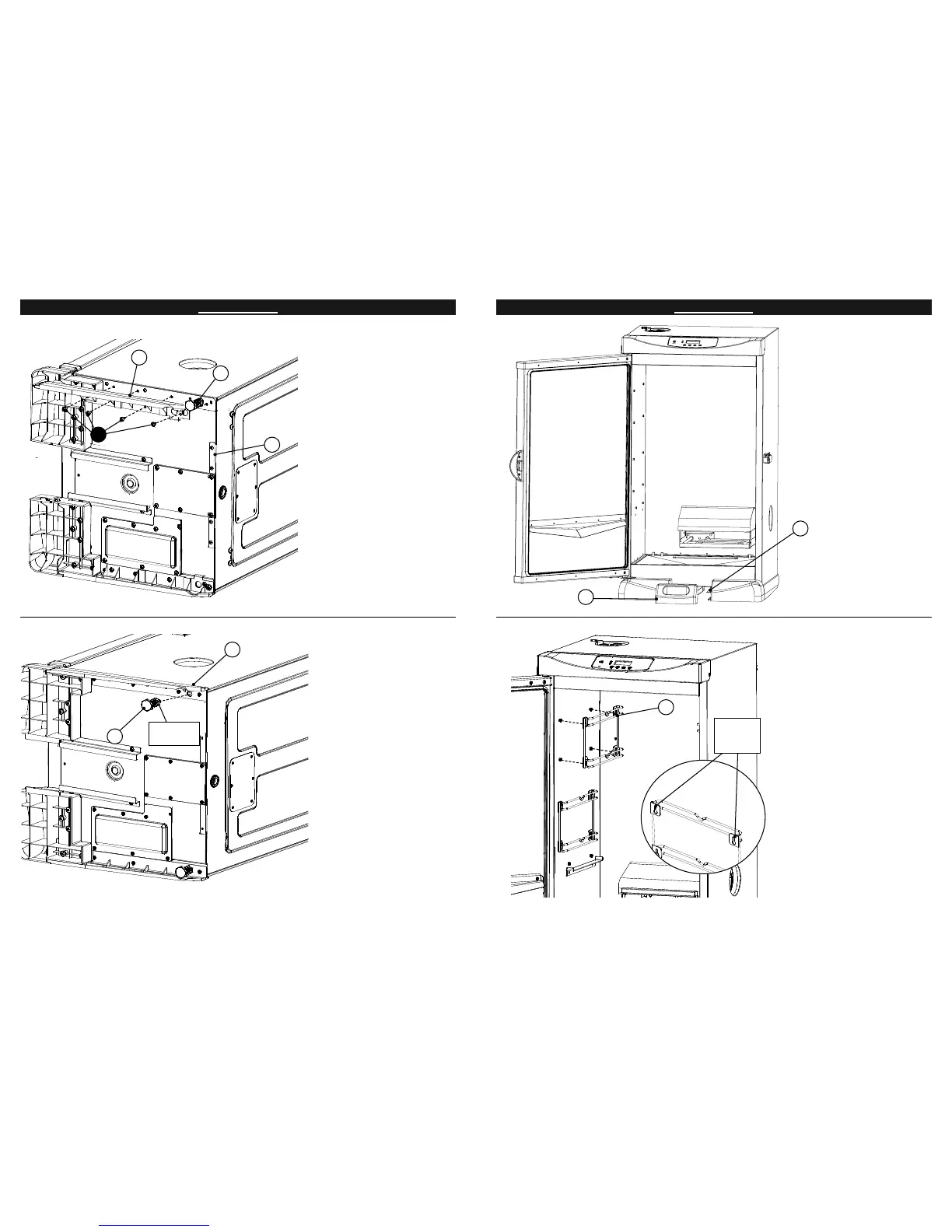

ÉTAPE 3
Enlevez le pied à vis réglable
(10). Mettez-le de côté en at-
tendant l’étape 4.
Fixez le panneau latéral (20)
au bâti du fumoir (1) au moyen
des vis (B) de la façon illus-
trée.
Recommencez ces étapes sur
le côté opposé, pour l’autre
panneau latéral.
ÉTAPE 4
Insérez le pied à vis
réglable (10) au travers du
bas du panneau latéral (20)
de la façon illustrée, puis
dans le bâti du fumoir.
Recommencez ces étapes
sur le côté opposé, pour
l’autre pied à vis réglable.
Remarque : Lorsque
l’appareil est en position
verticale, réglez le pied à
vis réglable en tournant la
vis dans le sens horaire
ou antihoraire, afi n que le
fumoir soit de niveau. Une
fois que le fumoir est de
niveau, fi xez la position des
pieds en serrant les écrous
de réglage.
ÉCROU DE
RÉGLAGE
(R)
8
ASSEMBLAGE
ÉTAPE 5
Faites glisser le bac à
graisse (12) sur les supports
du bac à graisse (19).
12
19
ÉTAPE 6
Alignez les trous de serrure sur
les supports à grille (5) avec les
goujons qui se trouvent à l’in-
térieur du bâti du fumoir, de la
façon illustrée. Enfoncez le sup-
port à grille pour le fi xer en place.
Recommencez l’étape pour les
autres supports à grille sur les
deux côtés.
5
OUVERTURES
EN FORME
DE TROUS DE
SERRURE
