Masterbuilt 20078715 User Manual

7

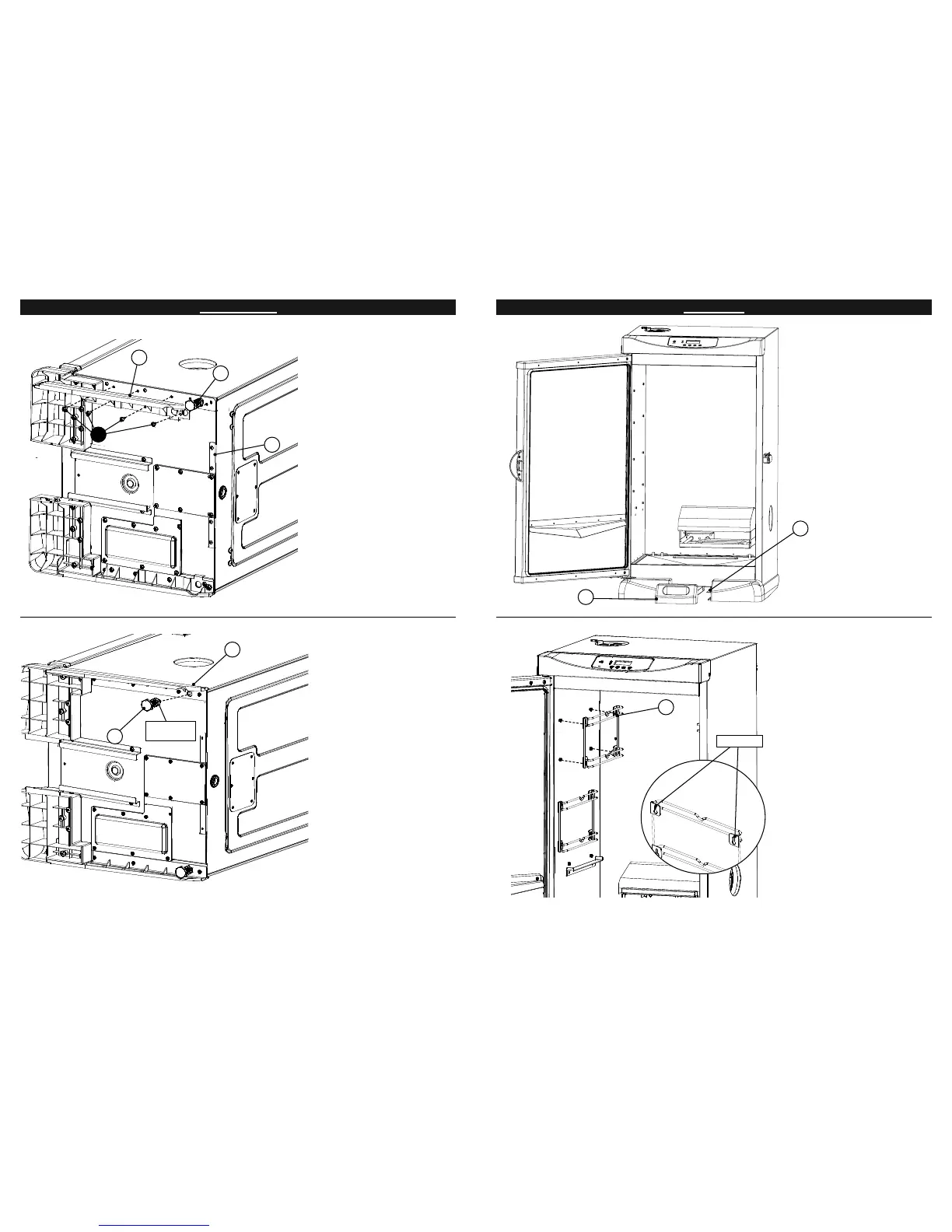

PASO 3
Retire la pata ajustable con
tornillos (10). Coloque a un
lado para usarse en el Paso 4.
Fije el panel lateral (20) al
cuerpo del ahumador (1)
usando los tornillos (B) como
se muestra.
Repita el paso del lado
opuesto para el panel lateral
restante.
PASO 4
Inserte la pata ajustable
con tornillos (10) a través
de la parte inferior del panel
lateral (20) como se mues-
tra y dentro del cuerpo del
ahumador.
Repita el paso del lado
opuesto para la pata ajust-
able con tornillos restante.
Nota: Cuando la unidad
esté de pie, confi gure la
altura de la pata ajustable
con tornillos girándola en
sentido horario/antihorario,
para que el ahumador esté
nivelado. Una vez nivelado,
asegure las posiciones de
las patas fi jando las tuercas
de tensión de ajuste.
ENSAMBLAJE
10
20
20
10
B
1
TUERCA DE
TENSIÓN
(R)
8
ASSEMBLY
STEP 5
Slide grease tray (12) onto
grease tray brackets (19).
12
19
STEP 6
Align keyholes on grate supports
(5) with studs on the inside of
smoker body as shown. Press
grate support down to secure in
place.
Repeat step for remaining grate
supports on both sides.
KEYHOLES
5
