80

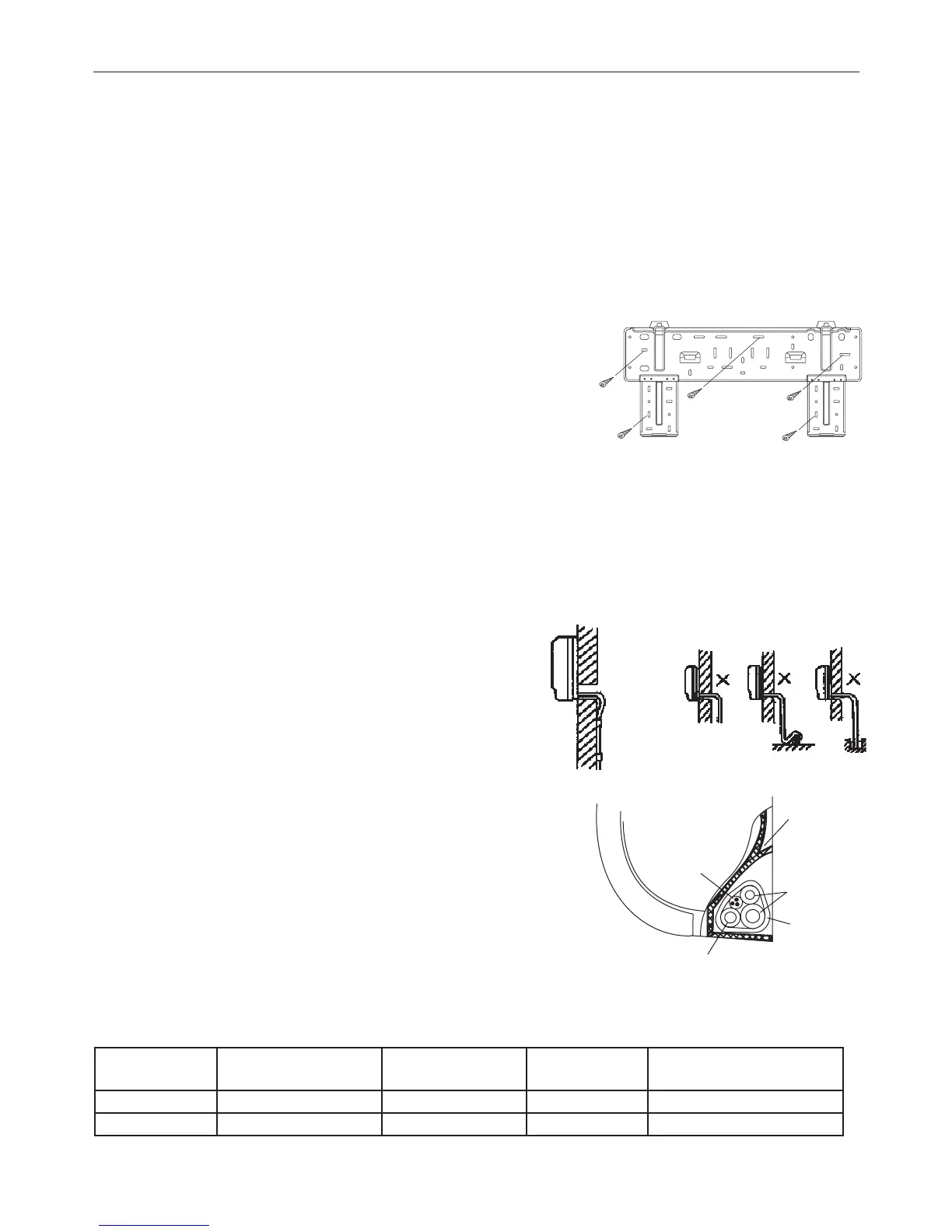

1. Bringen Sie die Montageplatte an.
1. Bringen Sie die Montageplatte horizontal an tragenden Teilen der Wand an, so dass genügend Platz um die Platte herum frei
-
bleibt.
2. Wenn die Wand aus Ziegeln, Beton o.a. Material besteht, bohren Sie acht (8) Löcher mit einem Durchmesser von 5 mm in die
Wand. Fügen Sie die Befesti gungsdübel für die entsprechenden Einbauschrauben ein.
3. Befestigen Sie die Montageplatte mit acht (8) Schrauben vom Typ "A" an der Wand.
2. Bohren Sie ein Loch in die Wand.
1. Legen Sie die Lochpositionen nach dem Schaubild in Abb. 5 fest. Bohren Sie ein (1) Loch ( 65 mm), das leicht nach außen
geneigt ist.
2. Nutzen Sie stets einen Führungskanal, wenn Sie Metallgitter, Metallplatten o.a. durchbohren.
3. Installation des Anschlussrohrs und des Drainageschlauchs
Drainageschlauch
1. Verlegen Sie den Drainageschlauch so, dass er nach unten hängt. Installieren Sie
den Schlauch keinesfalls wie unten dargestellt.
2. Wenn Sie einen Verlängerungsschlauch anbringen, isolieren Sie den Anschluss
der Verlängerung mit einer Schutzhülse und lassen Sie den Drainageschlauch
nicht durchhängen.
Anschlussrohr
1. Entfernen Sie die rechte oder linke Abdeckung von der Seitenwand, je nachdem,
ob das Rohr rechts oder links angeschlossen werden soll.
• Erklären Sie den Kunden, dass die Rohrabdeckung aufbewahrt werden sollte, für den Fall, dass die Klimaanlage einmal an
einem anderen Ort angebracht wird.
2. Für den Anschluss des Rohrs hinten rechts oder hinten links, gehen Sie wie in der Abbildung dargestellt vor. Knicken Sie das
Anschlussrohr so, dass es maximal 43 mmvon der Wand verlegt wird.
3. Befestigen Sie das Ende des Anschlussrohrs. (Für die Befestigung der Verbindungs.unter KÜHLMITTELROHRANSCHLUSS).
4. Installation des Innengeräts
1. Führen Sie die Rohrleitungen durch das Loch in der Wand.
2. Hängen Sie die Haltepratze an der Hinterseite des Innengerätes in den oberen Haken der Montageplatte und
bewegen Sie das Innengerät seitwärts, um zu prüfen, ob es sicher ein
gehakt ist.
3. Die Rohre lassen sich einfach verlegen, indem man das Innengerät mit
dem Polstermaterial, das sich zwischen dem Gerät und der Wand befin
det, anhebt. Entfernen Sie das Material nach dem Verlegen der Rohre.
4. Schieben Sie das Unterteil des Innengeräts an der Wand hoch. Bewegen
Sie es dann zu den Seiten und nach oben und unten, um zu überprüfen,
ob es sicher festgehakt ist.
5. Rohrverlegung
Binden Sie die Rohre, das Anschlusskabel und den Drainageschlauch mit
einem Band zusammen, wie in Abb. 10 dargestellt.
• Das an der Rückseite des Innengeräts ablaufende Kondenswasser wird in
einem Behälter gesammelt und durch ein Rohr aus dem Zimmer gelei
tet. Verwenden Sie diesen Behälter nicht zu anderen Zwecken.
VORSICHT
• Schließen Sie zunächst das Innen- und danach das Außengerät an.
• Lassen Sie die Rohre nicht aus der Hinterseite des Innengerätes herausragen.
• Achten Sie darauf, dass der Drainageschlauch nicht durchhängt.
• Isolieren Sie beide Hilfsrohre thermisch.
• Achten Sie darauf, dass sich der Drainageschlauch an der niedrigsten Seite des
Bün dels befindet. Wenn er sich oben befindet, kann dies dazu führen, dass die
Ablaufwanne im Gerät überläuft.
• Niemals das Stromkabel mit einem anderen Kabel kreuzen oder verschlingen.
• Der Drainageschlauch muss nach unten geneigt sein, damit das Kondenswasser reibungslos herauslaufen
kann.
8. INSTALLATION
Anbringung des Außengerätes
• Befestigen Sie das Außengerät mit einer Schraube und einer Mutter (10 oder 8)
fest und horizontal an einer Betonunterlage oder einer festen Platte.
Installation der Abflussdichtung
Fügen Sie die Abflussdichtung in den Bogen des Drainageschlauchs. Legen Sie die
Dichtung in das Loch der Wanne des Außengerätes und drehen Sie sie um 90°, um
die Anordnung zu befestigen. Verbinden Sie die Abflussdichtung mit einem Verlänge-
rungsschlauch (selbst erworben), falls das Wasser im Heizungsbetrieb aus dem
Außengerät läuft.
Dichtung
Ableitungsverbindung
Luftaustritt
Lufteintritt
A
B
Dichtung
Ableitungsrohr
60
5. Rohrverlegung
Binden Sie die Rohre, das Anschlusskabel und den Drainageschlauch mit
einem Band zusammen, wie in Abb. 10 dargestellt.
• Das an der Rückseite des Innengeräts ablaufende Kondenswasser wird in
einem Behälter gesammelt und durch ein Rohr aus dem Zimmer geleitet.
Verwenden Sie diesen Behälter nicht zu anderen Zwecken.
VORSICHT
• Schließen Sie zunächst das Innen- und danach das Außengerät an.
• Lassen Sie die Rohre nicht aus der Hinterseite des Innengerätes herausragen.
• Achten Sie darauf, dass der Drainageschlauch nicht durchhängt.
• Isolieren Sie beide Hilfsrohre thermisch.
• Achten Sie darauf, dass sich der Drainageschlauch an der niedrigsten Seite des Bün
dels befindet. Wenn er sich oben befindet, kann dies dazu führen, dass die Ablaufwanne im Gerät überläuft.
• Niemals das Stromkabel mit einem anderen Kabel kreuzen oder verschlingen.
• Der Drainageschlauch muss nach unten geneigt sein, damit das Kondenswasser reibungslos herauslaufen kann.
INSTALLATION DES AUßENGERÄTES
Vorsichtsmaßnahmen für die Installation des Außengerätes
• Installieren Sie das Außengerät auf einer festen Unterlage, um starken Lärm und Vibrationen zu vermeiden.
• Orientieren Sie das Abluftgebläse so, dass der Luftstrom nicht behindert wird.
• Falls der Installationsort starkem Wind ausgesetzt ist, wie z.B. am Meer, sorgen Sie dafür, dass der Ventilator richtig funktioniert,
indem Sie das Gerät längs entlang der Mauer aufstellen oder Windleitbleche nutzen.
• Stellen Sie das Gerät insbesondere in windigen Gegenden so auf, dass es möglichst wenig Wind abbekommt.
• Wenn das Gerät aufgehängt werden soll, muss die Montagestütze die entsprechenden Übersicht angegebenen technischen
Anforderungen erfüllen. Die Installationswand sollte aus festen Ziegeln, Beton oder einem vergleichbaren Baumaterial
bestehen. Andernfalls muss die Wand verstärkt werden. Die Verbindung zwischen Stütze und Wand und zwischen Stütze und
Klimaanlage muss fest, stabil und zuverlässig sein.
• Stellen Sie sicher, dass der Luftstrom nicht blockiert wird.
NEIN
JA
cavi elettrici
scarico condensa
tubazioni
refrigerante
Raccolta
condensa
nastro isolate
Unità interna
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
. .
.
Innengerät
Ableitung für Kondenswasser
Isolierband
Kühlleitungen
Elektrokabeln
Fangbecken für
Kondenswasser
