MAXA MI26A - Accessori; Controllo E Movimentazione Unità

■ Senza previo avviso, le caratteristiche dell'unità possono essere aggiorante ai fini produttivi.
ORDINE DI INSTALLAZIONE:
■ Scegliere il luogo dell'installazione.
■ Installare l'unità interna.
■ Installare l'unità esterna.
■ Installare le tubazioni.
■ Installare il tubo di drenaggio.
■ Effettuare il cablaggio.
■ Effettuare la prova di funzionamento.

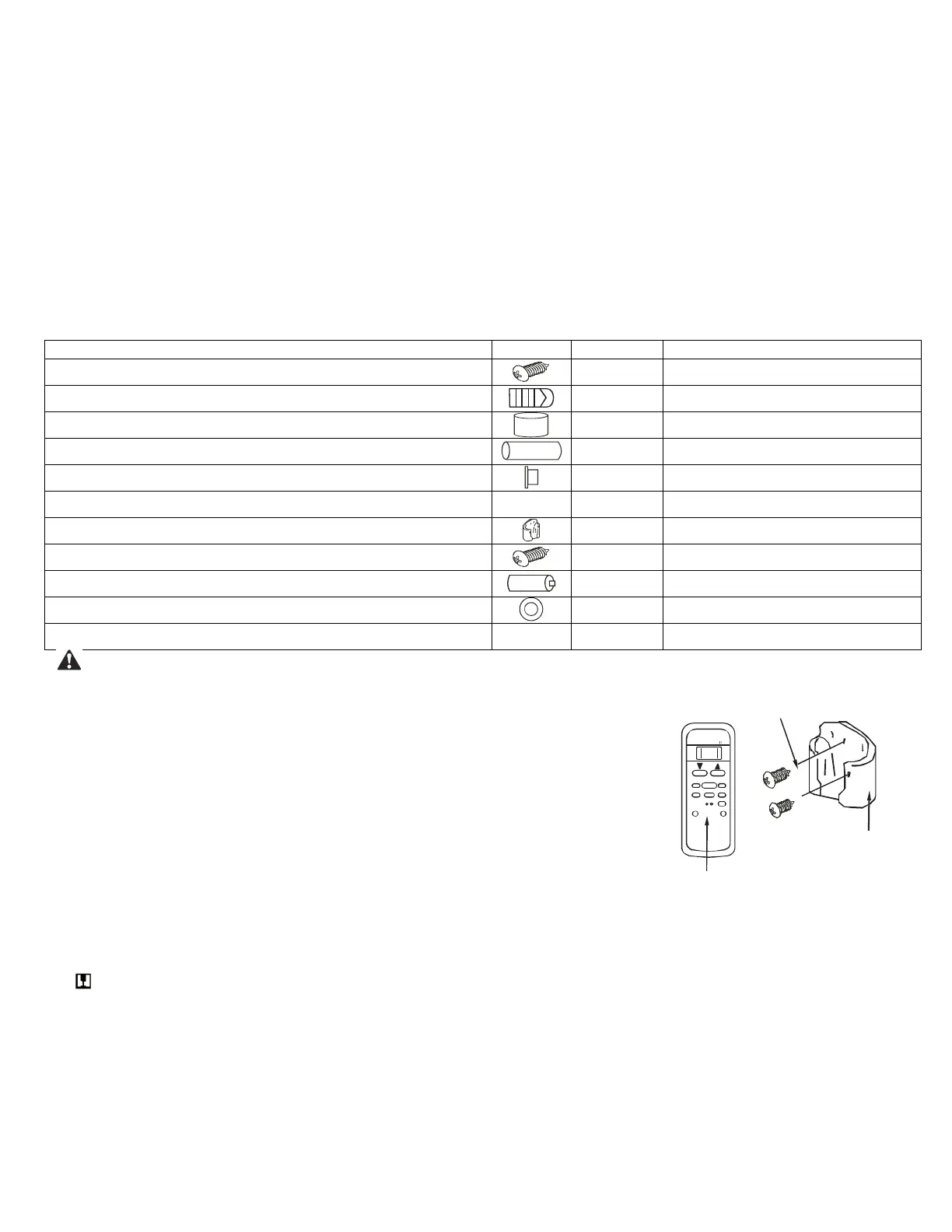

8.3. Accessori
Controllare che nell'imballo siano contenuti gli accessori per l'installazione.
Nome
Figura
Quantità
Utilizzo
1. Viti di montaggio (ST3.9 × 25) per dima di installazione
8
Installazione dima
2. Plastic expanded tube
8
-------------------
3. Nastro adesivo
1
-------------------
4. Tubo di drenaggio
1
-------------------
5. Copertura condotta murale
1
-------------------
6. Telecommando
1
-------------------
7. Supporto telecomando
1
Supporto per telecomando
8. Viti di montaggio (ST2.9 × 10-C-H) per dima di installazione
2
Installazione supporto telecomando
9. Batterie alkaline (AM4)
2
Per telecomando
10. Guarnizione di tenuta
4
Per connessione tubo acqua
11. Manuale utente installazione ----------
1
-------------------
Cautele per il telecomando:
■ Non gettare il telecomando.
■ Prima dell’installazione, verifica se il luogo d’installazione rientra nel campo d’azione
del telecomando.
■ Tenere il telecomando lontano dalla TV ed altre apparecchiature stereo almeno 1m.
■ Non installare o posare il telecomando in luoghi direttamente esposi ai raggi solari o
vicino a fonti di calore, come stufe, termosifoni etc.
■ Accertarsi che il polo positivo ed il polo negativo della batteria sono nelle giuste
posizioni quando le inserisce.
S ET T E M PE RAT UR E
O
C )
AU T O
COO L
D R Y
HE A T
F AN
HIG
H
M
ED
L
OW
T EM P
.
M OD E
ON/ OF F
F A N SPEE D
SW ING
E
C O N O M IC
T IMER ON
R ES ET
LO CK
T IMER OF F
A IR D I R E C TI O N
P O W E R F U L
Supporto telecomando
Telecomando
Vite di montaggio B
ST2.9x10-C-H
8.4. Controllo e movimentazione unità
Al ricevimento dell'unità, controllare l'imballaggio e riferire immediatamente eventuali danni al trasportatore.
Quando si movimenta l'unità, tenere presente quanto segue:
1)
Questo simbolo indica merce fragile da maneggiare con cura.
2) Controllare il percorso di avvicinamento dell'unità al luogo di installazione.
3) Mantenere l'unità nel suo imballo originale il più a lungo possibile.
4) Quando si solleva l'unità, usare tutte le precauzioni del caso e fare attenzione al centro di gravità dell'unità stessa.
15
